圖紙介紹：170平方米雙拼別墅戶型建筑設計圖紙及外觀效果圖，小戶經濟型復式客廳，此款農村二層雙拼別墅，在色調上搭配相對簡單，只采用了灰色和白色兩種色調，兩種色調相結合，使得整體外觀簡約大方。尤其是朱砂紅大門的設計低調不失奢華的韻味
占地面積：18.76m*10.06m，170平方米左右,單戶85平方米左右；
建筑層高：二層
建筑高度：9.86米
設計功能：

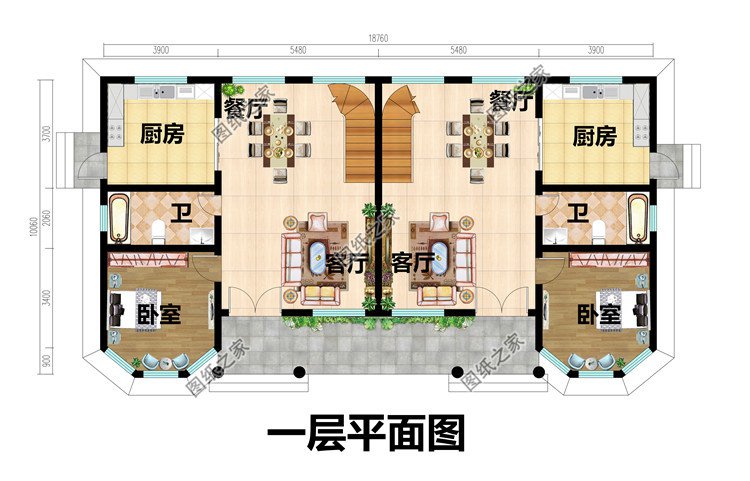

一層房屋戶型：客廳、廚房、餐廳、衛生間、臥室；

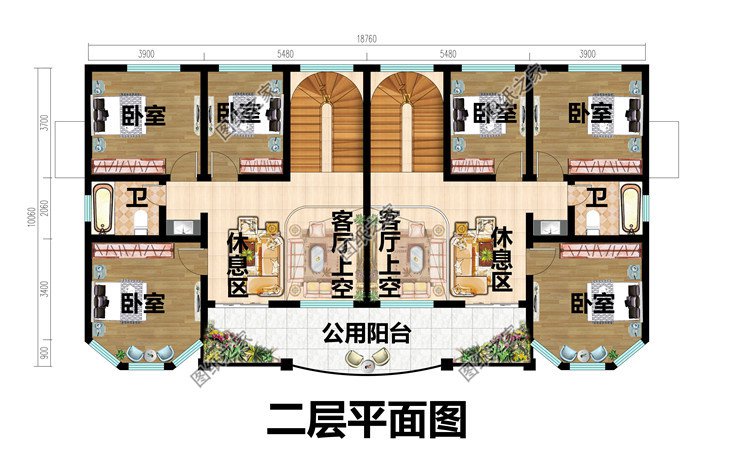

二層房屋戶型：客廳上空、休息區、臥室x3、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
全套圖紙+高清效果圖，拿到即可施工！
