圖紙介紹：本套圖紙設計新穎，一層共用（父母?。?，二層兄弟倆一人一戶，外觀大氣、美觀，內部格局實用。
開間:14.96米 進深:11.36米
占地面積：180平米
建筑面積：360平米
設計功能：

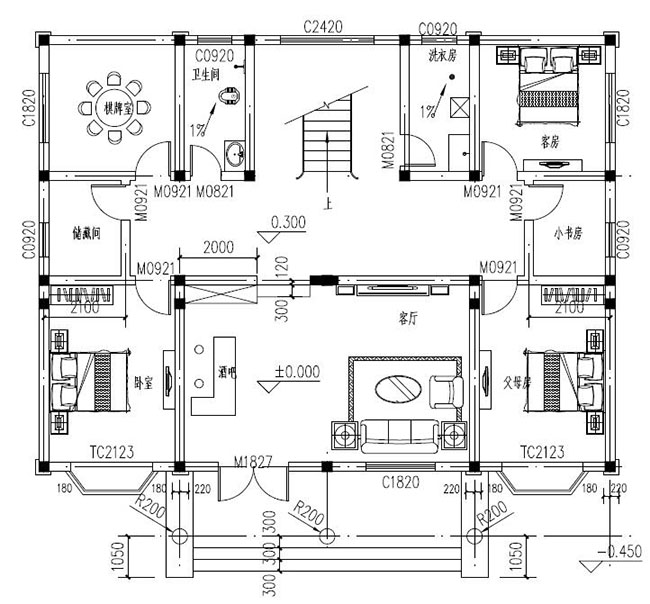

一層：客廳、父母房、客房x2、棋牌室、小書房、儲藏間（衣帽間）、衛生間、洗衣間；

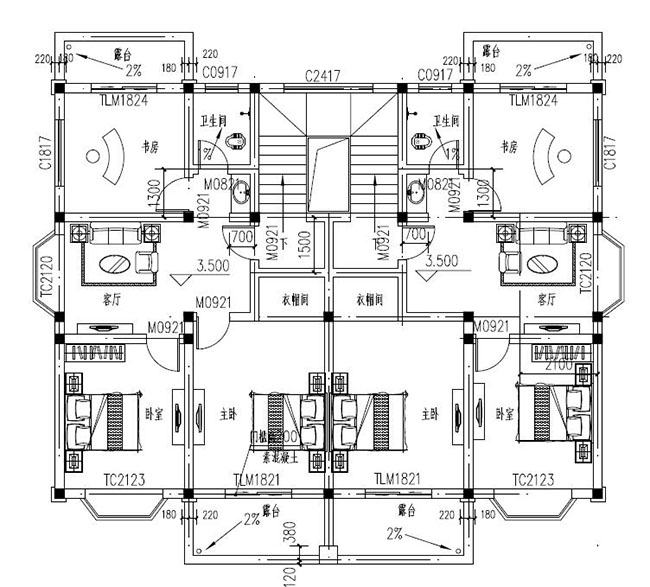

二層（一戶）：客廳、主臥（帶衣帽間）、臥室、書房、衛生間；
圖紙詳情：
建施：建筑設計總說明、門窗表、一層平面圖、二層平面圖、屋頂平面圖、東立面 圖、南立面圖、西立面圖、北立面圖、剖面圖、樓梯平面圖/剖面圖、門窗 大樣圖、天溝大樣圖、門樓大樣、檐溝大樣;
結施：結構設計總說明、 基礎大樣、 一層及以下拄定位及配筋圖、二層柱定位及配 筋圖、二層以上拄定位及配筋圖、基礎梁配筋圖、二層梁配筋圖、二層板配 筋圖、隔熱層梁配筋圖、隔熱層板配筋圖、屋面梁配筋圖、屋面板配筋圖、 樓梯配筋圖；
水施：給排水設計說明、一層給排水平面圖、二層給排水平面圖、衛生間大樣圖、 給排水系統圖；
電施：電氣設計說明及圖例、一層照明平面圖、二層照明平面圖、一層插座平面圖 二層插座平面圖、一層接地及弱電平面圖、二層弱電平面圖、屋頂防雷裝置 平面圖、配電系統圖衛生間局部等電位聯接示S詳圖、弱電系統圖。
