圖紙介紹：門廳共用二層歐式兄弟雙拼別墅圖片及施工圖，雙拼別墅適合農村人口多的家庭，尤其是家有兩兄弟但宅基地只有一處的情況。看起來只有一棟房子，各個樓層中間用墻面隔開一分為二，兄弟兩各住一邊，公平公正，互補干擾，住得近又方便交流感情，可謂一舉多得。
占地面積：21.6m*15.6m，344平方米左右，單戶面積172平方米左右；
建筑層高：二層半（帶閣樓）；
建筑高度：9.6米（含屋頂）；
設計功能：

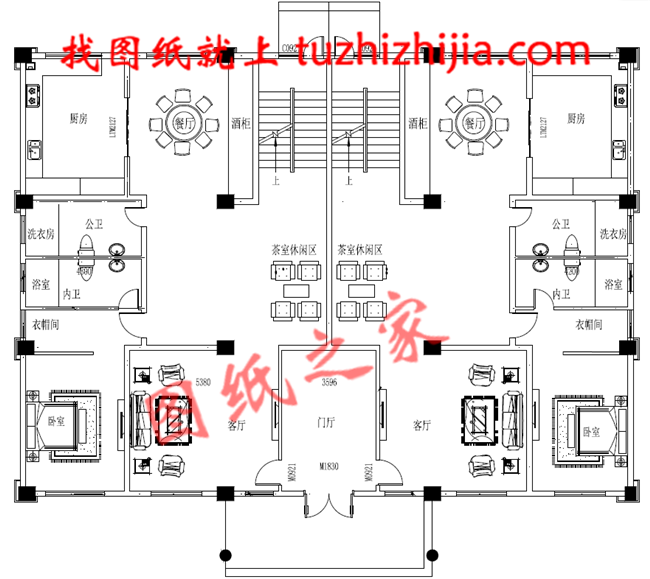

一層：共用門廳、客廳、廚房、餐廳、臥室（帶衣帽間，衛生間）、衛生間、休閑區；

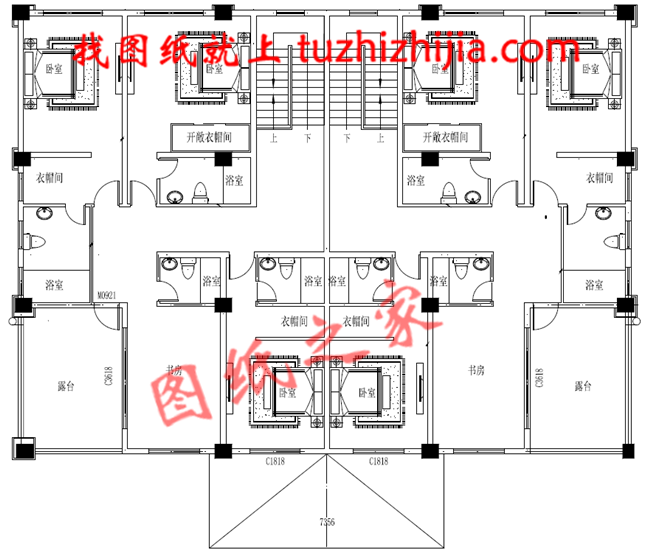

二層：3臥室（帶衣帽間、衛生間）、公衛、書房、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明及實例、一層給排水平面圖、二層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、閣樓照明平面圖、一層插座平面圖、二層插座平面圖、閣樓插座平面圖、一層弱電平面圖、二層弱電平面圖、閣樓弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
全套A3施工圖+彩色效果圖，完整的施工圖，拿到即可施工。
