圖紙介紹：共堂屋自建房設計的三層兄弟雙拼別墅設計圖，簡歐風格，復式挑空客廳戶型，面寬19米！別墅外觀采用歐式風格設計，外墻面裝飾用到灰色蘑菇石、褐色真石漆和淺黃色真石漆，屋面處混凝土現澆后鋪以灰藍琉璃瓦裝飾，并開有兩個老虎窗。一層共設有三個門，其中兩側的都是每戶的入戶門，中間這個是共用的堂屋入戶門，一層堂屋是共用的，每戶都設有一個老人房，其余的空間都是各自分開的，南北通透。二層客廳挑空占去一部分空間，并配有棋牌室和共用陽臺。三層兩臥室設計備用，室外配一大露臺。
占地面積：19m*12.2m，199.5平方米左右，單戶99.75平左右；
建筑層高：三層；
建筑高度：12.62米（含屋頂）；
設計功能：

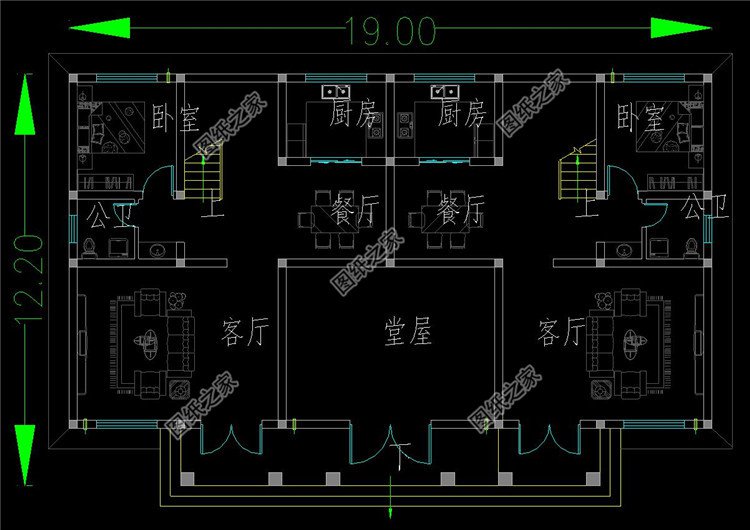

一層：堂屋、客廳、餐廳、廚房、臥室、衛生間；

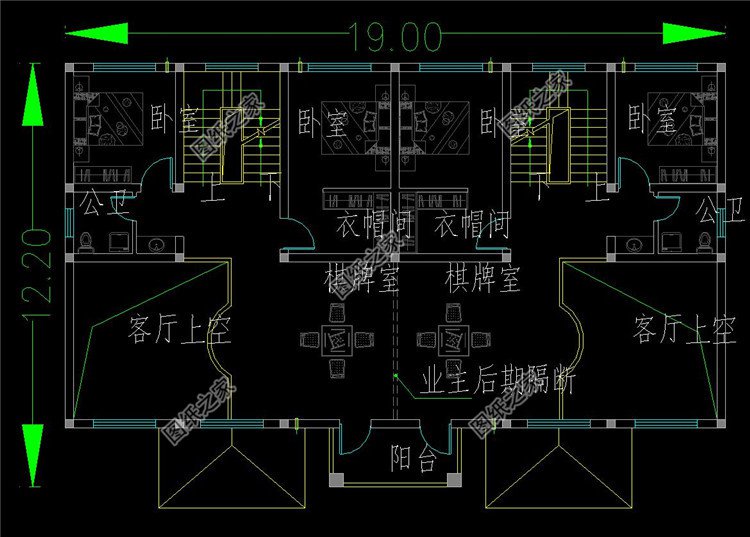

二層：客廳上空、棋牌室、臥室（帶衣帽間）、臥室x2、衛生間、陽臺；

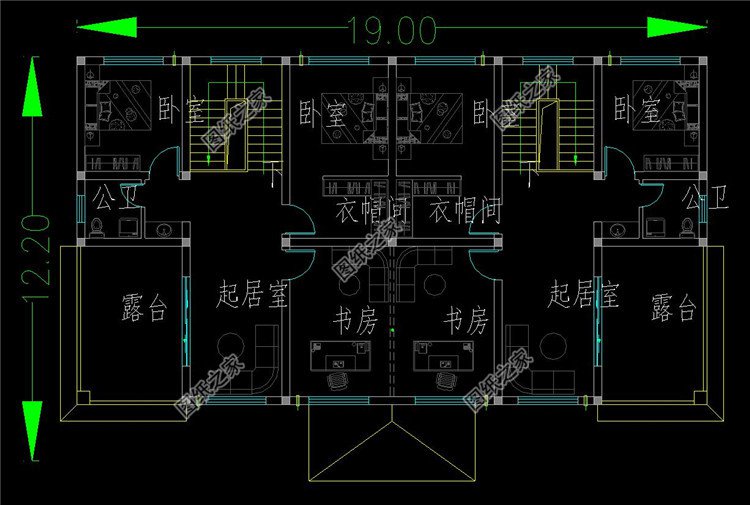

三層：起居室、書房、臥室（帶衣帽間）、臥室、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
