建筑占地面積:17.14米×11米;
建筑層數:三層
(每戶總建筑面積222.89平方米,每戶建筑基底面積97.11平方米,一層建筑面積90.39平方米,二層建筑面積93.75平方米,三層建筑面積38.75平方米);
建筑高度:11.4米(含屋頂);
屋頂形式:坡屋頂平屋頂結合;
設計功能:

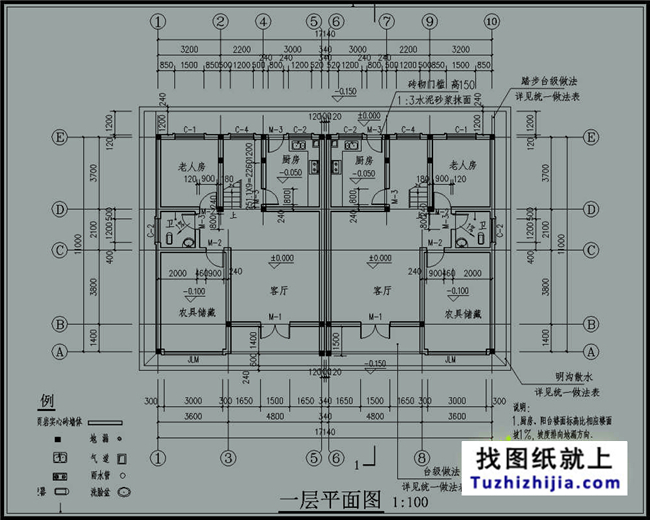

一層:客廳、農具儲藏/車庫、衛生間、老人房、樓梯間、廚房;

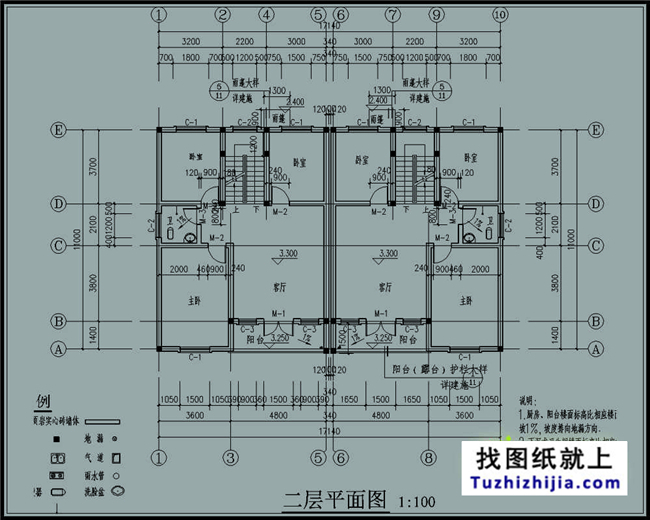

二層:客廳、陽臺、臥室、臥室、主臥室、衛生間、樓梯間;

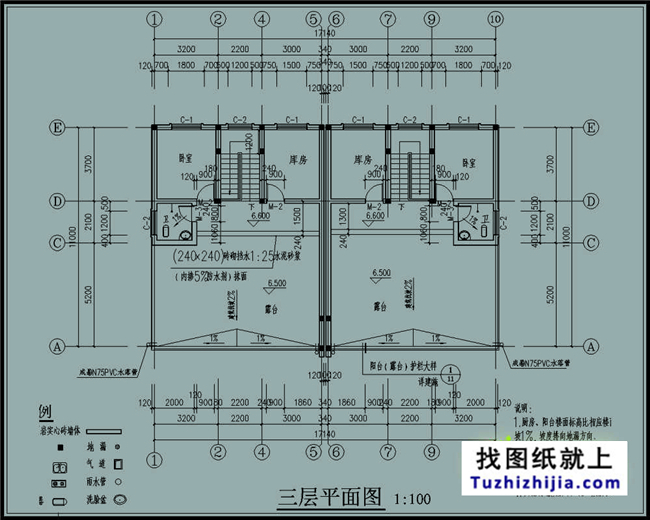

三層:臥室、衛生間、樓梯間、庫房、露臺;
圖紙目錄:(該設計圖紙需要安裝天正建筑CAD插件才可以正常瀏覽):

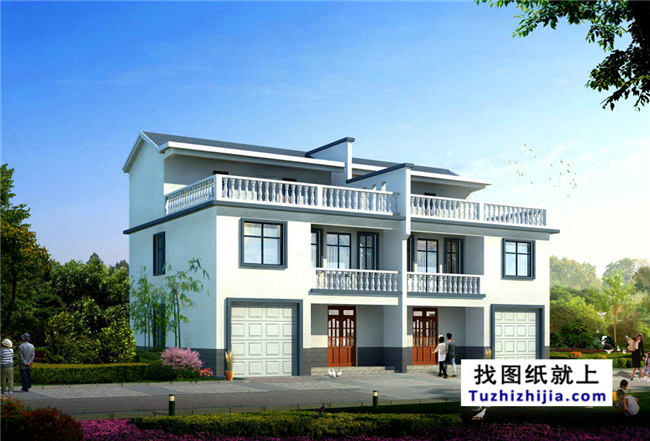

房屋設計效果圖、門窗表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、1-10立面圖、10-1立面圖、E-A立面圖、A-E立面圖、1-1剖面圖、樓梯A-A斷面圖、樓梯平面詳圖、大樣圖、基礎平面布置圖、二層板配筋圖、三層板配筋圖、屋面板配筋圖、大樣配筋圖一、二層梁配筋圖、二層梁配筋圖、屋面梁配筋圖、一層給排水平面圖、二層給排水平面圖、排水系統圖、三層給排水平面圖、屋面給排水平面圖、衛生間大樣圖、電氣系統圖、電氣圖例表、一層電氣平面圖、二層電氣平面圖、三層電氣平面圖、屋頂防雷平面圖、基礎接地平面圖;
說明:
1、廚房、陽臺樓面標高比相應樓面標高低50mm,,樓面采用2.5防水砂漿找坡1%,坡度排向地漏方向。
2、下沉式衛生間樓面標高比相應樓面標高低250mm,后填煤渣砼200厚。
3、廚房、衛生間墻底四周墻澆C20砼200高素砼擋水,寬度同墻厚。
