圖紙介紹：本戶型為復式三層雙拼別墅設計圖，客廳中空，旋轉樓梯，帶屋頂花園，戶型非常好，設計師推薦圖紙。
占地面積：單戶14.9m*11.8m，175平方米左右，總350平方米左右；
建筑層高：三層；
建筑高度：12.9米（含屋頂）；
設計功能：
一層：玄關、客廳、餐廳、廚房、棋牌室、臥室（帶衣帽間）、衛生間；
二層：客廳上空、起居室、臥室x3(2個臥室?guī)б旅遍g)、書房、衛生間；
三層：起居室、臥室x3(2個臥室?guī)б旅遍g)、書房、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。

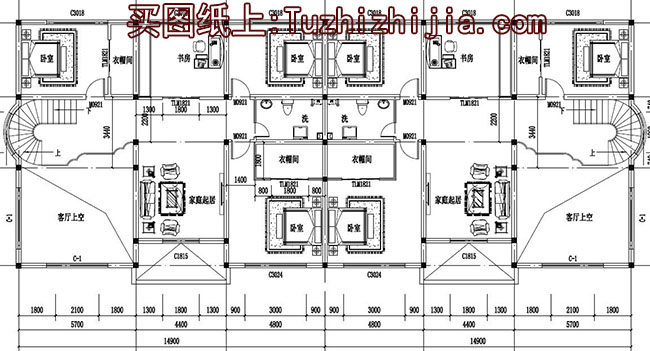

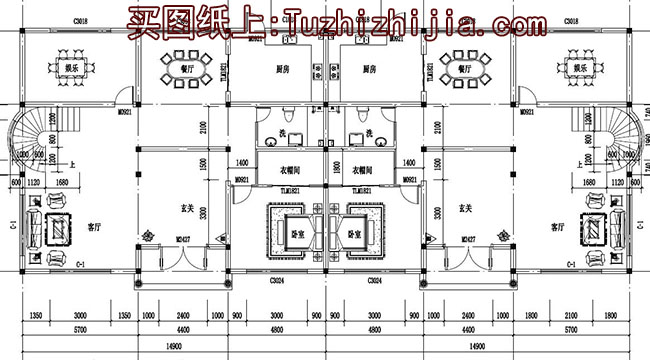

如果雙戶展示看不清，最下面還有單戶戶型展示：
