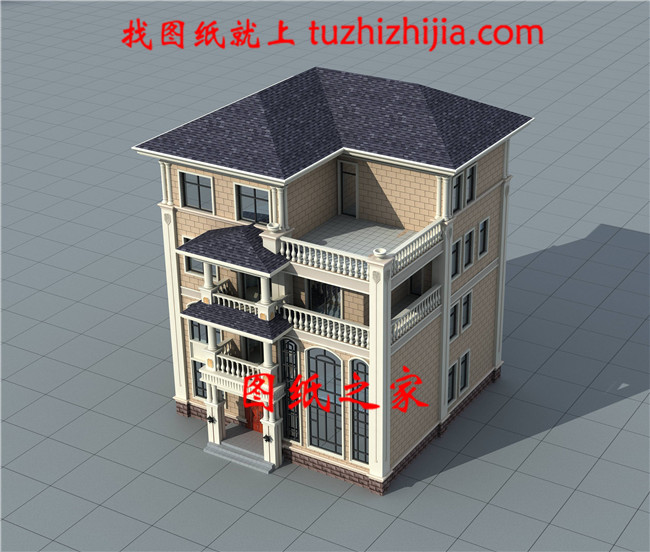

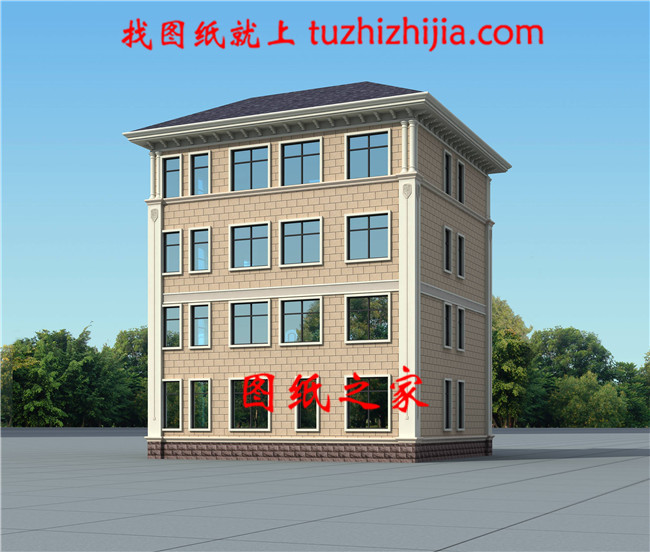

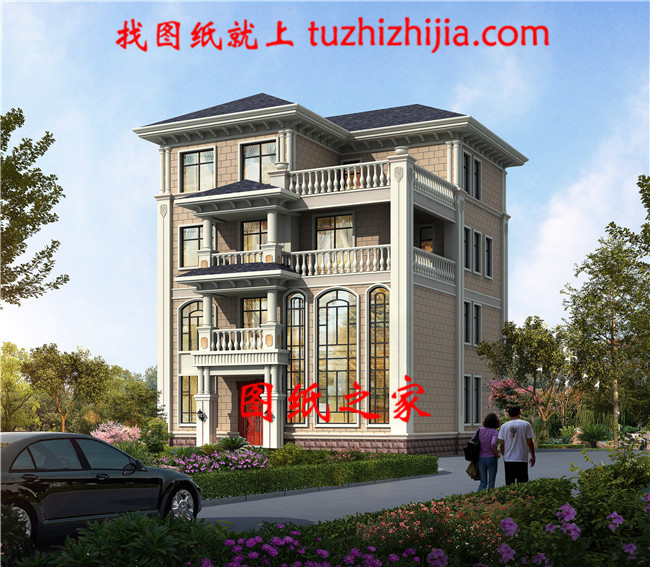

圖紙介紹：140平方米新農村四層房屋設計圖紙，農村自建推薦，這款四層別墅的外觀，它色調沉穩大氣，層次感十足，外加柱式裝飾效果，猶如宮殿般的感覺，戶型方正實用，室內布局超級贊，不得不說，在農村建一棟這樣的別墅，鄰居看了都只有贊美的份。
占地面積：12.00m*12.00m，140平方米左右；
建筑層高：四層；
建筑高度：16.04米（含屋頂）；
設計功能：

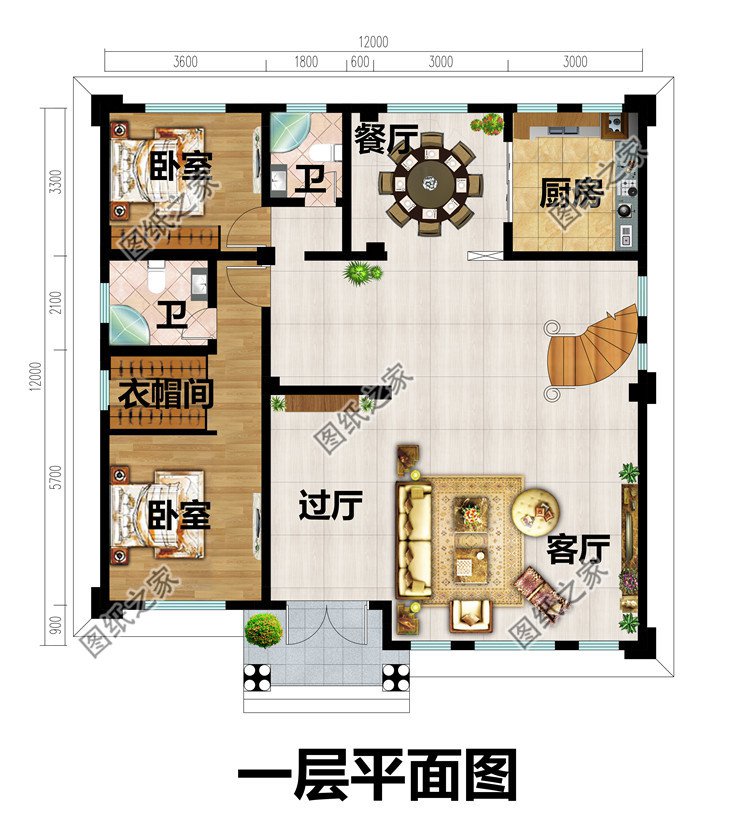

一層戶型：過廳、客廳、餐廳、廚房、臥室、衛生間、臥室（帶衛生間、衣帽間）；

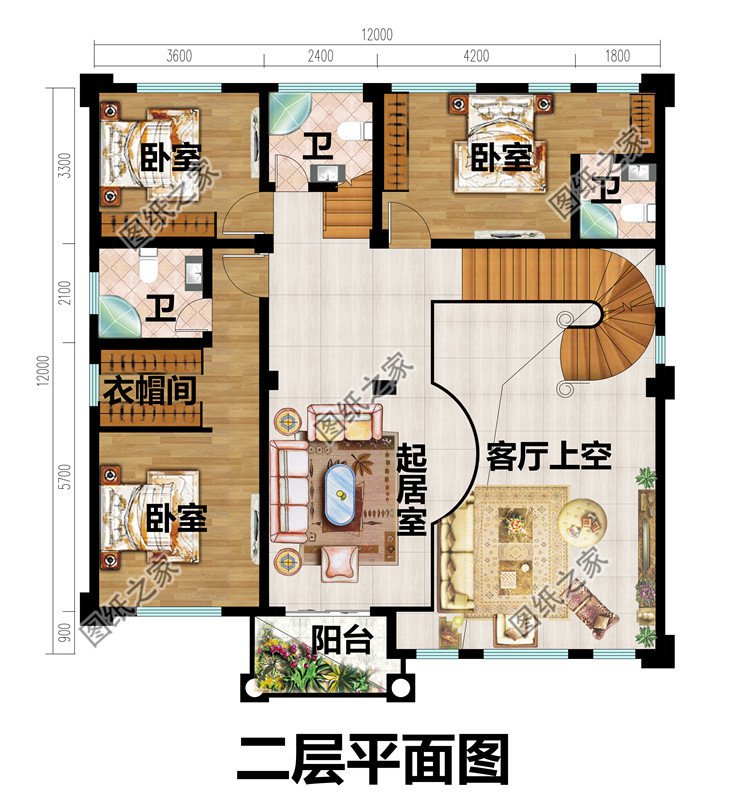

二層戶型：客廳上空、小客廳、臥室（帶衛生間、衣帽間）x2、臥室、衛生間、陽臺；

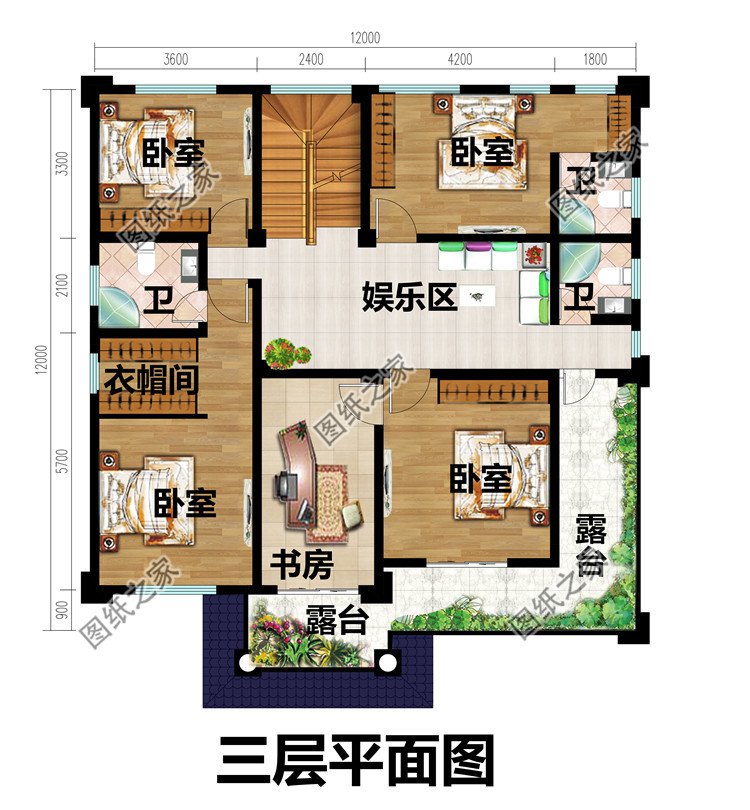

三層戶型：臥室（帶衛生間、衣帽間）x2、書房、娛樂區、臥室×2、衛生間、露臺；

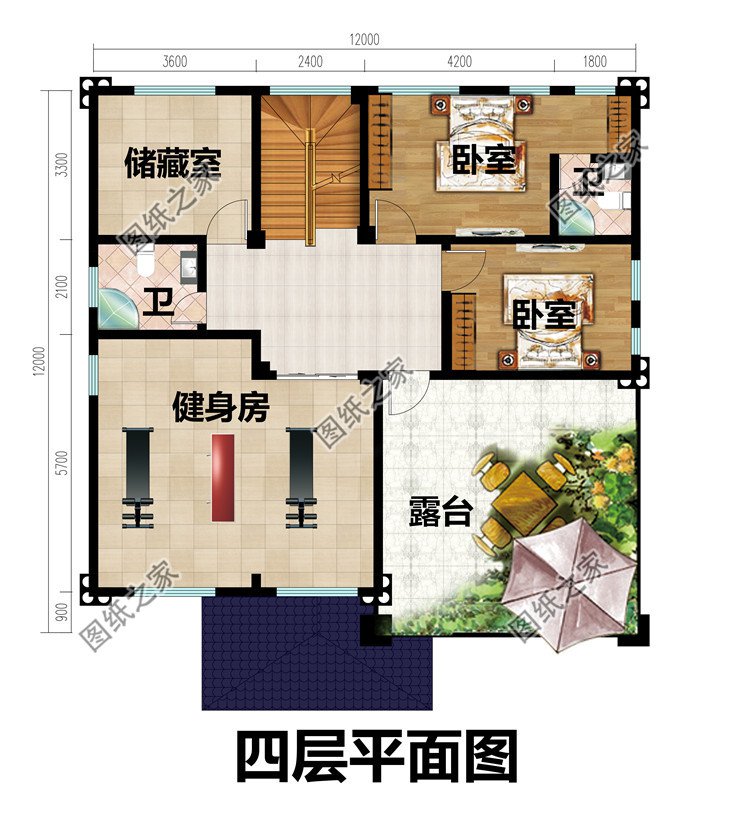

四層戶型：過廳、臥室（帶衛生間、衣帽間）、儲藏室、健身區、臥室、衛生間、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
