圖紙介紹：農村大氣四層房屋別墅設計圖，帶效果圖片，外觀大氣，簡歐風格干凈簡潔，米黃色的外墻搭配藍色屋頂，同色系色的窗套起到色彩呼應的作用，大落地窗的浮雕更是有設計感，左右兩面連通體窗戶和裝飾柱，更是增添了該戶型的大氣感。室內設有中空客廳、健身區以及休閑區等，正是符合新農村建房的標準。
占地面積：11.76m*11.98m，143平方米左右；
建筑層高：四層；
建筑高度：16.59米（含屋頂）；
設計功能：

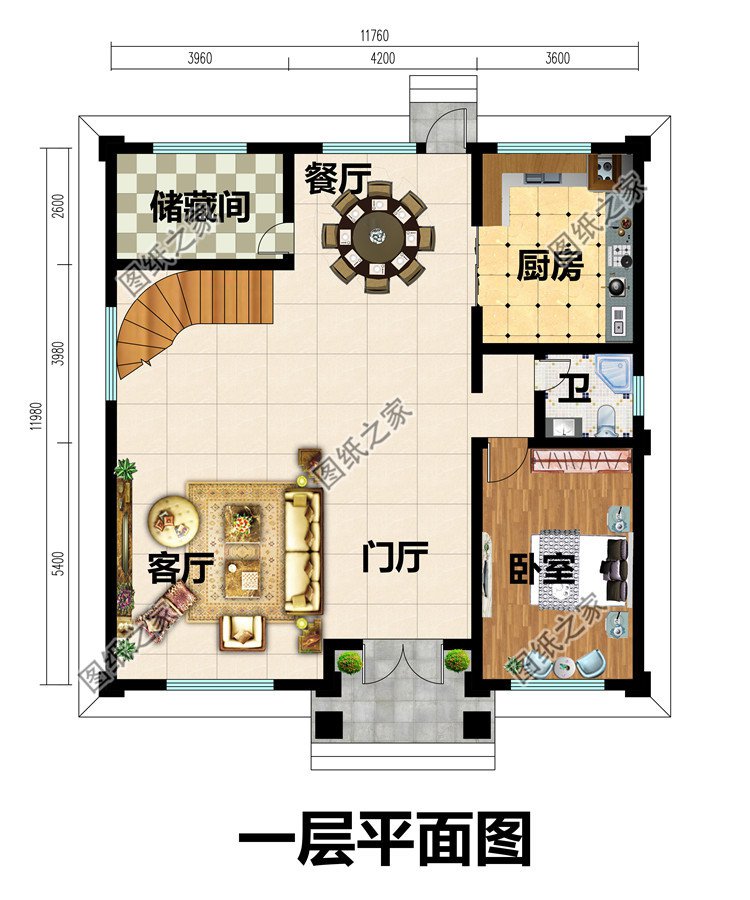

一層戶型：客廳、廚房、餐廳、臥室、儲藏室、衛生間；

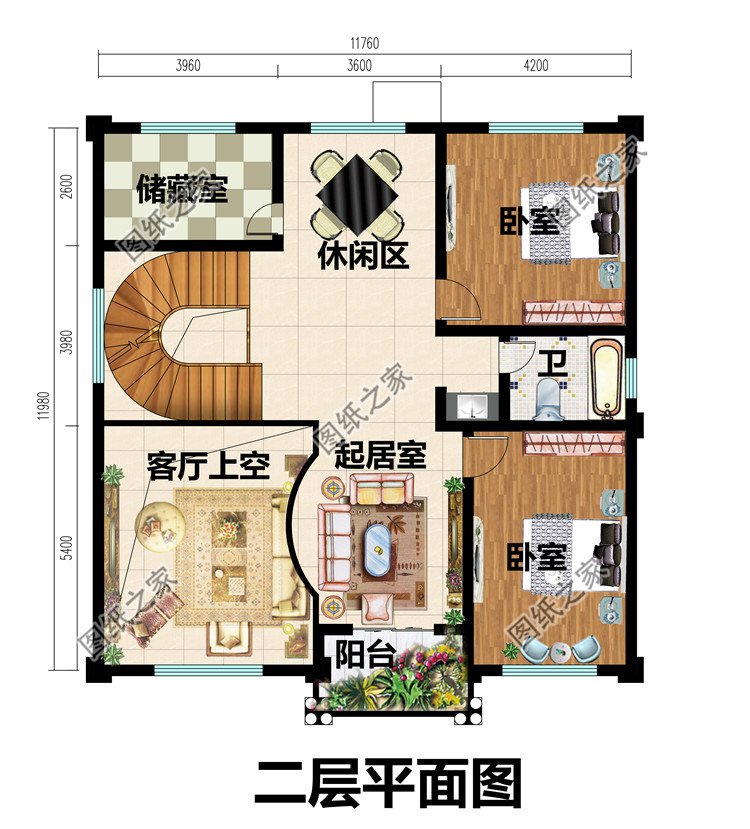

二層戶型：客廳上空、起居室、休閑區、備用房、臥室x2、衛生間、陽臺；

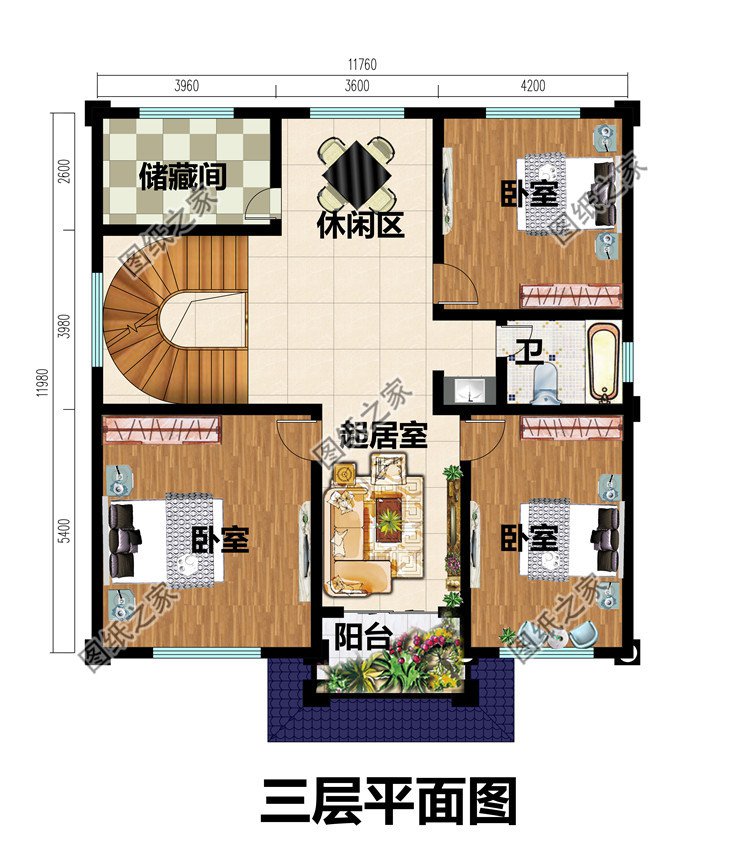

三層戶型：起居室、備用房、臥室x3、衛生間、陽臺；

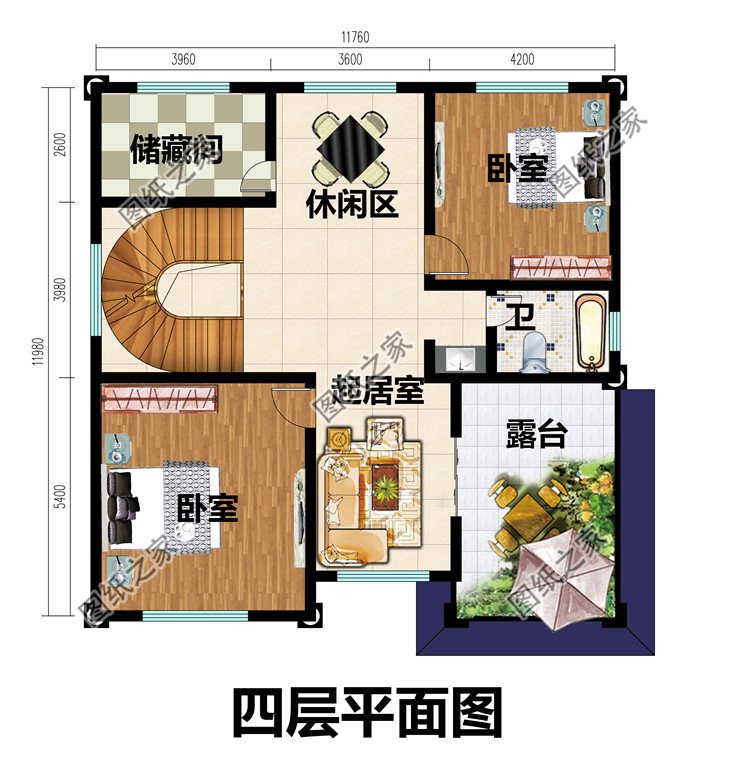

四層戶型：臥室x2、休閑區、儲藏室、健身區、衛生間、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
