圖紙介紹：四層巴洛克別墅設計圖，華麗洋氣，氣勢上就勝人一籌，引人注目 門頭圓形羅馬柱的巧妙搭配，展現出了別墅的華麗與大氣，多窗設計營造出明亮清凈的居住環境，優美的線條增加建筑的美觀性以及層次感，花瓶欄的陽臺、露臺圍欄體現了別墅的工藝感，精美的屋頂造型，使整個別墅顯得更具有氣派、尊貴，無處不在的浮雕體現了別墅的美觀感和設計感！布局實用精巧，滿足日常生活的需求，給人一種舒適感
占地面積：13.8m*11.4m，146平方米左右；
建筑層高：四層；
建筑高度：16.8米（含屋頂）；
設計功能：

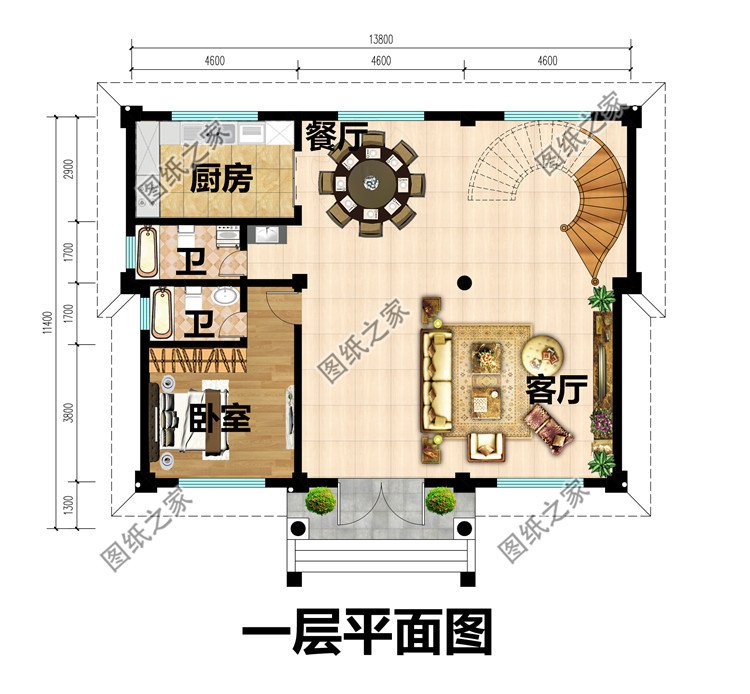

一層戶型：客廳、廚房、餐廳、臥室(帶衛生間)、衛生間；

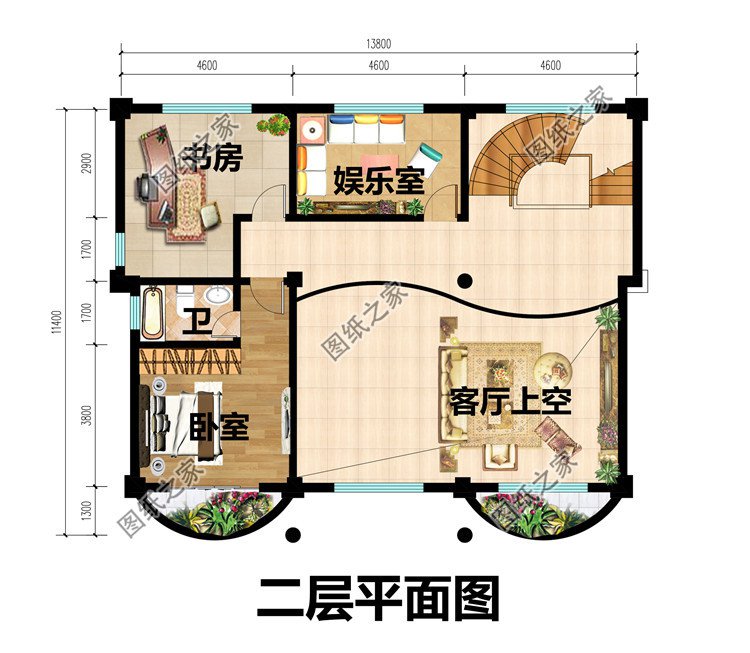

二層戶型：客廳上空、娛樂間、書房、臥室（帶衛生間）、陽臺X2；

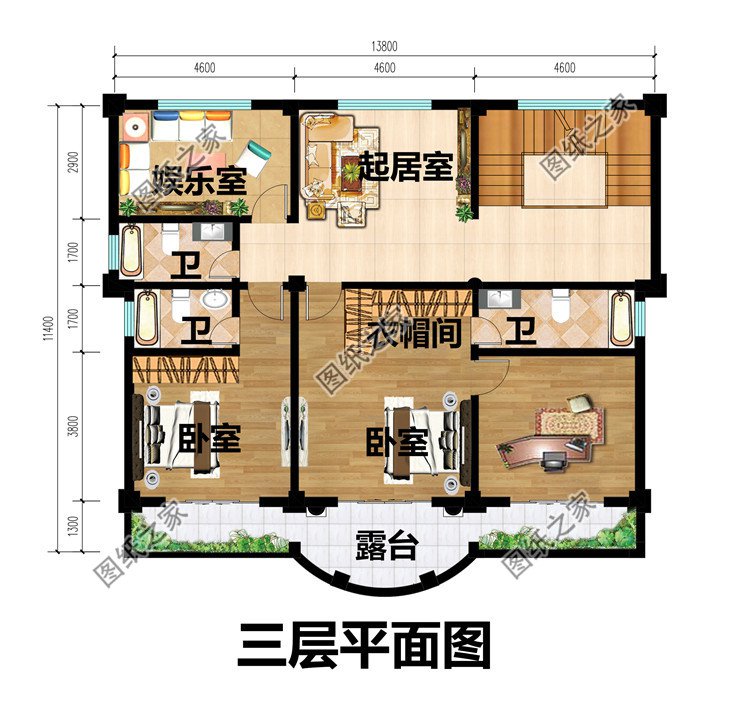

三層戶型：起居室、娛樂間、臥室（帶衛生間）、臥室（帶衛生間、書房、衣帽間）、衛生間、露臺；

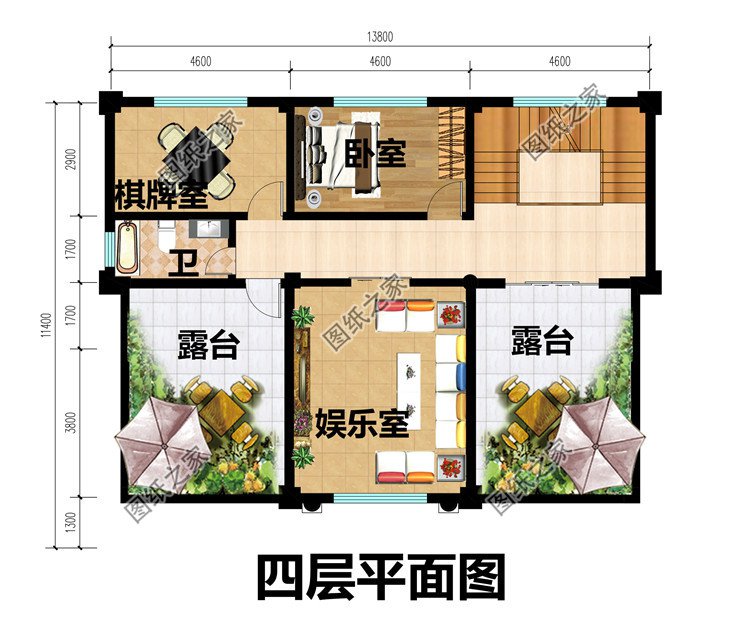

四層戶型：臥室、棋牌室、影音室、衛生間、露臺x2；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
