圖紙介紹：新農村四層獨棟復式別墅設計圖，設計豪華時尚，針對現代農村建房審美及需求而設計，這是一款集奢華與實用為一體的歐式別墅設計圖，一樓客廳中空設計，每層樓都擁有充足的活動區
占地面積：12.3m*11.60m，143平方米左右；
建筑層高：四層；
建筑高度：16.1米（含屋頂）；
設計功能：

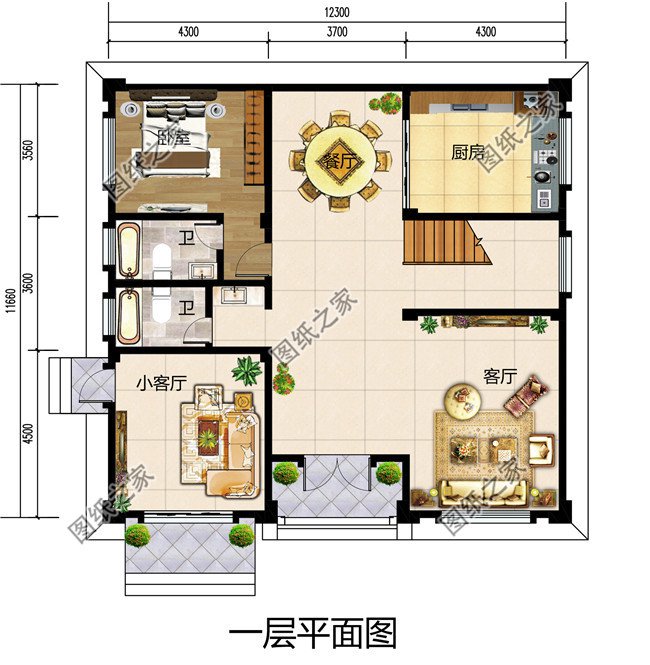

一層戶型展示：客廳、小客廳、廚房、餐廳、老人房（帶衛生間）、衛生間；

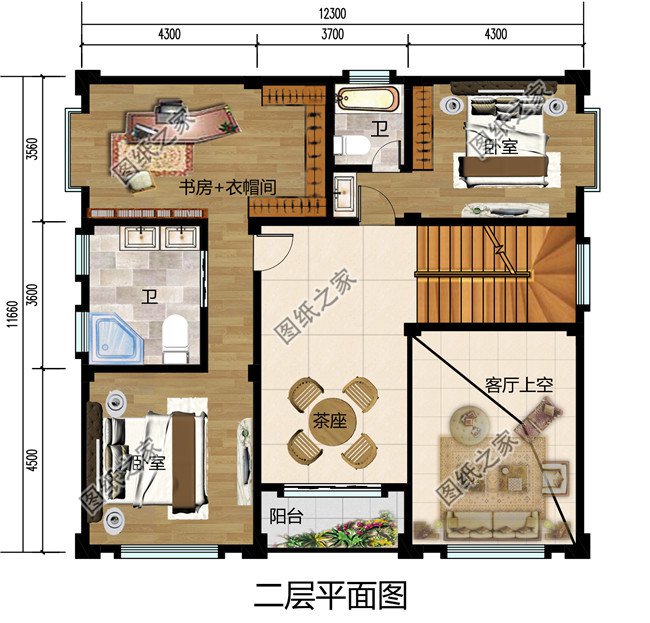

二層戶型展示：客廳上空、茶座、主臥（套衛、書房、衣帽間）、次臥（帶套衛）、陽臺；

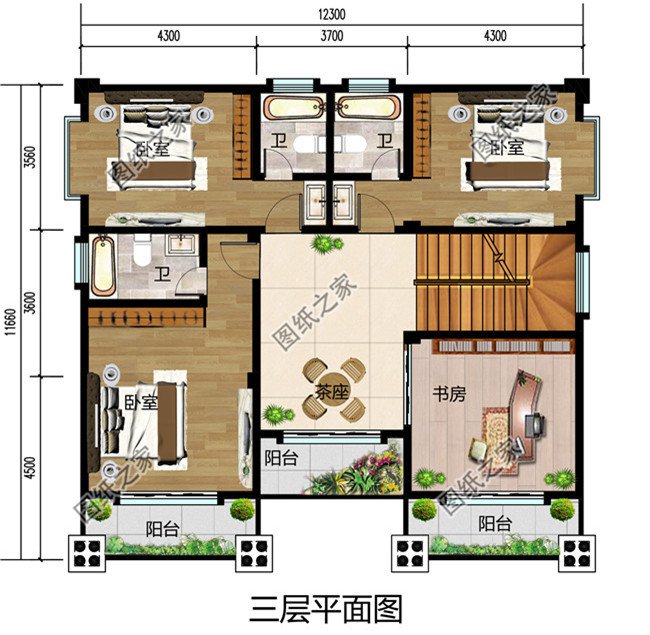

三層戶型展示：茶座、主臥（套衛）、次臥（帶套衛）×2、陽臺、書房；

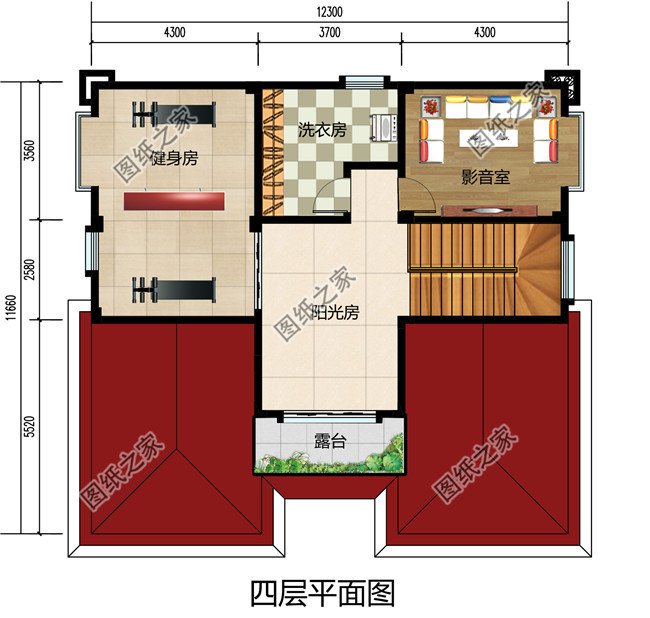

四層戶型展示：健身房、影音室、洗衣房、陽光房、小露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
