開間：11.2米 進深：10.86米（不含門樓）
占地面積：114平米
建筑面積：404平米 造價預算：48萬
結構類型：框架結構(樁基)

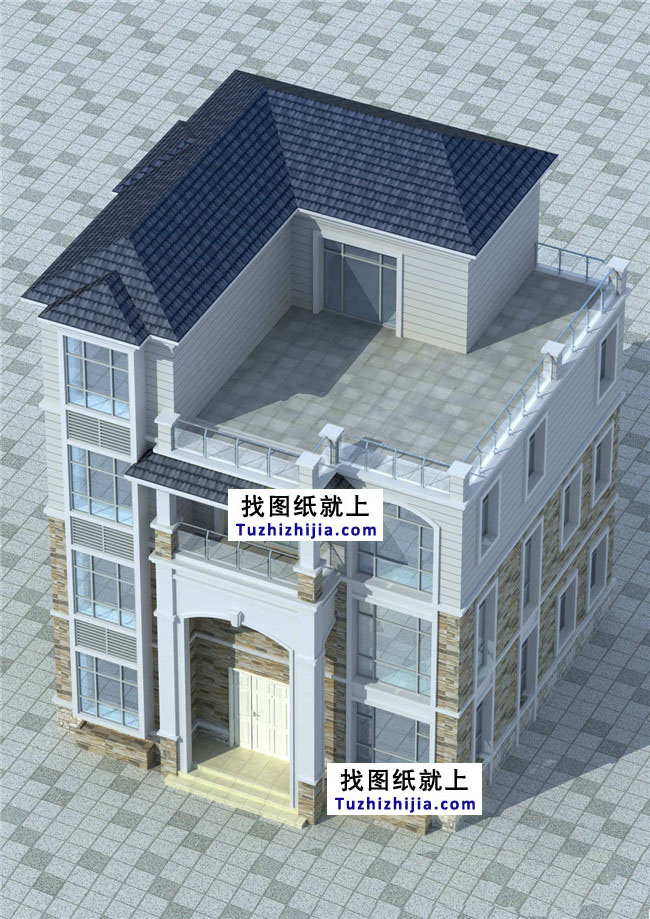

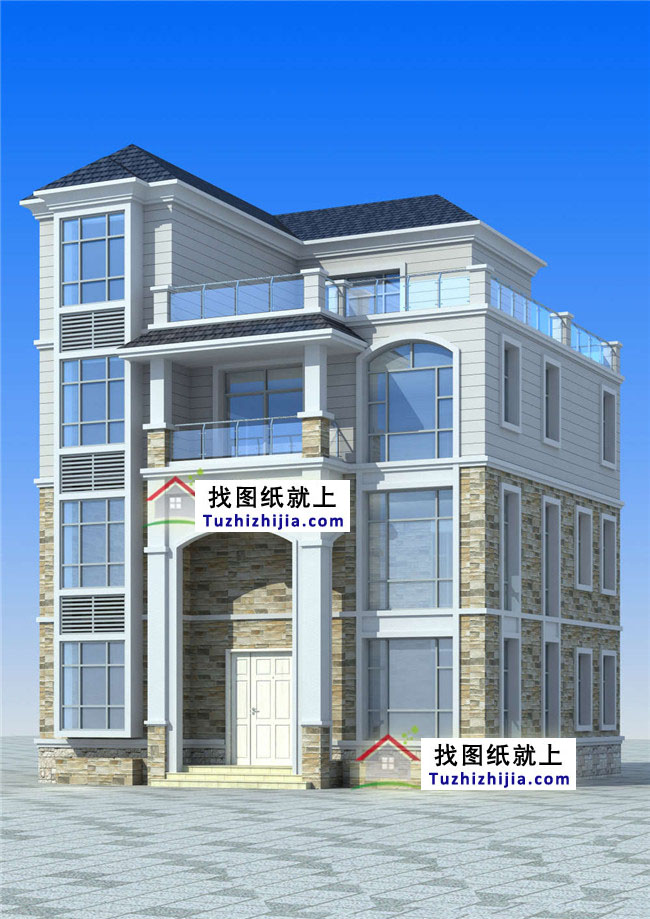

規格數量：63張A3圖紙+A4彩色效果圖
設計功能：

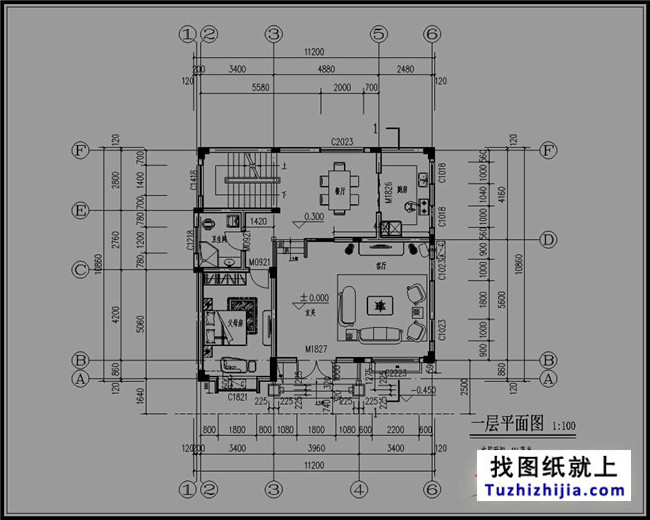

一層：客廳、玄關、廚房、餐廳、父母房、衛生間；

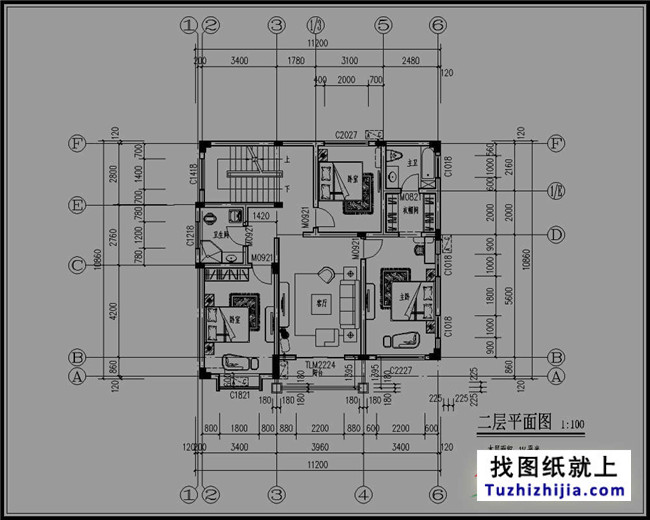

二層：客廳上空、娛樂室、臥室、衛生間；

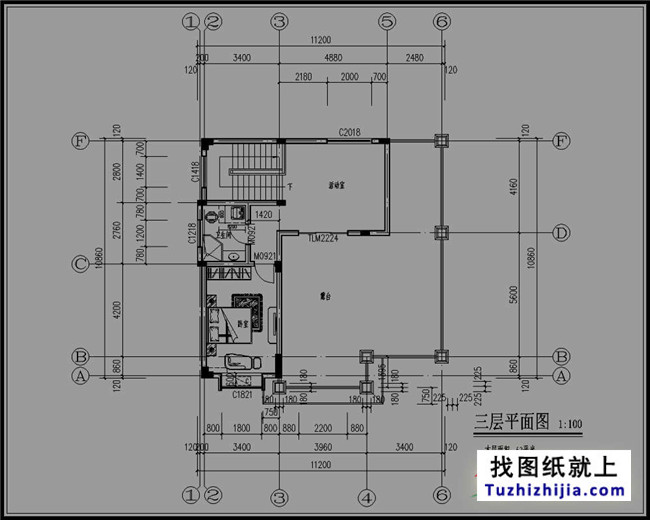

三層：臥室x3、衛生間x2、客廳、陽臺；
四層：臥室、衛生間、活動室、露臺。
圖紙詳情：
建施：建筑設計總說明、門窗表、一層平面圖、二層平面圖、三層平面圖、四層平 面圖、屋頂平面圖、東立面圖、南立面圖、西立面圖、北立面圖、剖面圖樓 梯平面圖/剖面圖、門窗大樣圖、天溝大樣圖；

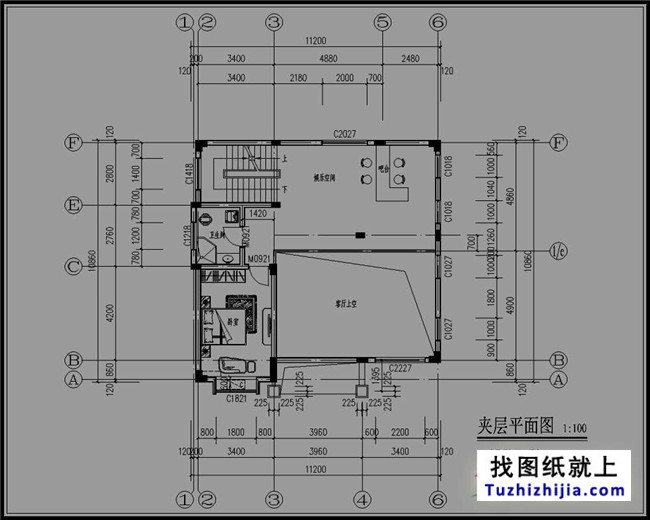

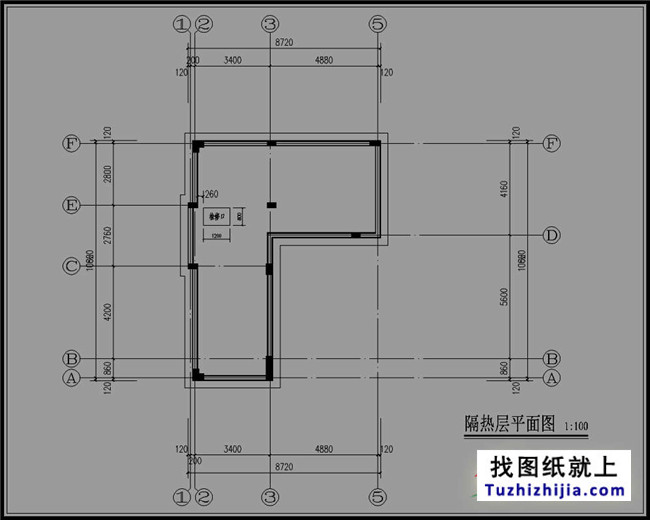

結施：結構設計總說明、基礎平面布置圖、基礎大樣圖、一層及以下柱定位及配筋 圖、夾層拄定位及配筋圖、二層拄定位及配筋圖、三層及以上拄定位及配筋 圖、基礎梁配筋圖、夾層梁配筋圖、夾層板配筋圖、二層梁配筋圖、二層板 酉己筋圖、三層梁配筋圖、三層板配筋圖、隔熱層梁配筋圖、隔熱層板配筋圖 屋面梁配筋圖、屋面板配筋圖、樓梯配筋圖；
水施：給排水設計說明及圖例、一層給排水平面圖、夾層給排水平面圖、 二層給排 水平面圖、三層給排水平面圖、隔熱給排水層平面圖、屋頂給排水平面圖、 給水系統圖、排水系統圖、衛生間大樣圖；
電施：電氣設計說明及圖例、一層照明平面圖、夾層照明平面圖、二層照明平面圖 三層照明平面圖、一層插座平面圖、夾層插座平面圖、二層插座平面圖、三 層插座平面圖、一層接地及弱電平面圖、夾層弱電平面圖、二層弱電平面圖 三層弱電平面圖、屋頂防雷裝S平面圖、強弱電系統圖。
