圖紙介紹：本戶型為帶電梯高端四層別墅設計圖，復式客廳，外觀高端、大氣，上檔次，兩塊寬大的落地窗，多處羅馬柱裝飾，處處體現豪華之氣。本方案房間較多，但布局非常整齊，適合大戶家庭，四層主要用于娛樂健身，影音室配投影，看電影效果絕對好，健身房可以練練瑜伽，鍛煉下身體，頂樓寬闊的露臺不僅可以喝茶聊天，晚上還可以觀賞夜景，讓人在勞累了一天之后可以完全放松，享受生活。
占地面積：17.50m*13.05m，220平方米左右；
建筑層高：四層；
建筑高度：17.57米（含屋頂）；
設計功能：

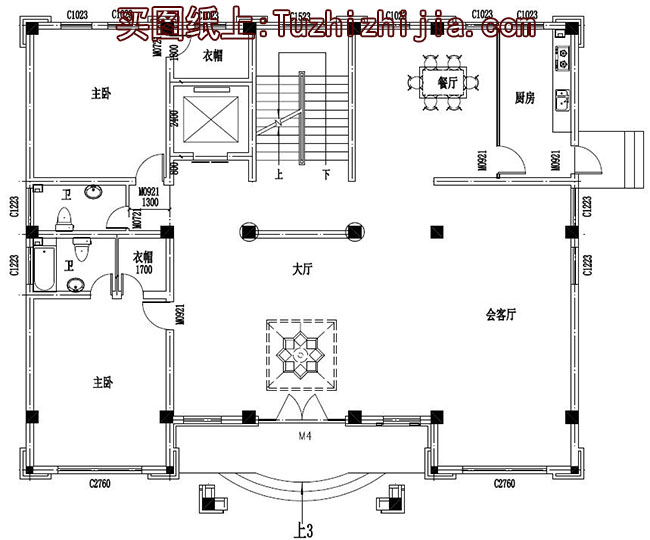

一層戶型展示：大廳、會客廳、餐廳、廚房、主臥（帶衣帽間、衛生間）、臥室（帶衣帽間）、衛生間、電梯；

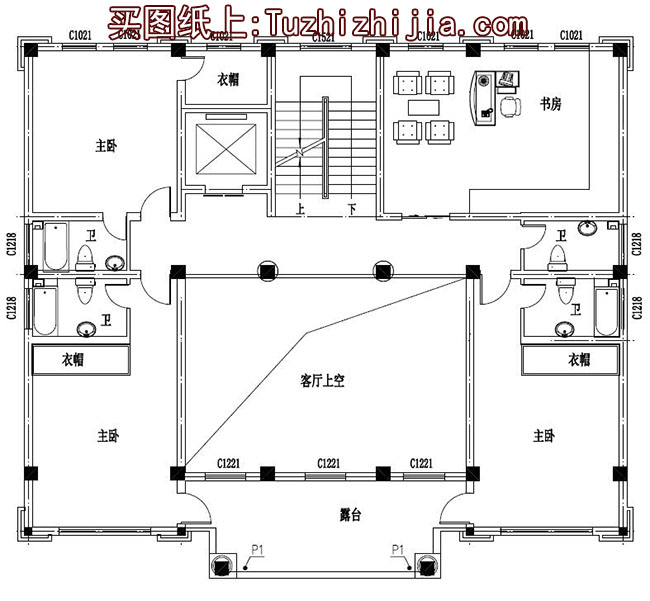

二層戶型展示：客廳上空、臥室x3(帶衛生間和衣帽間)、書房、衛生間、露臺；

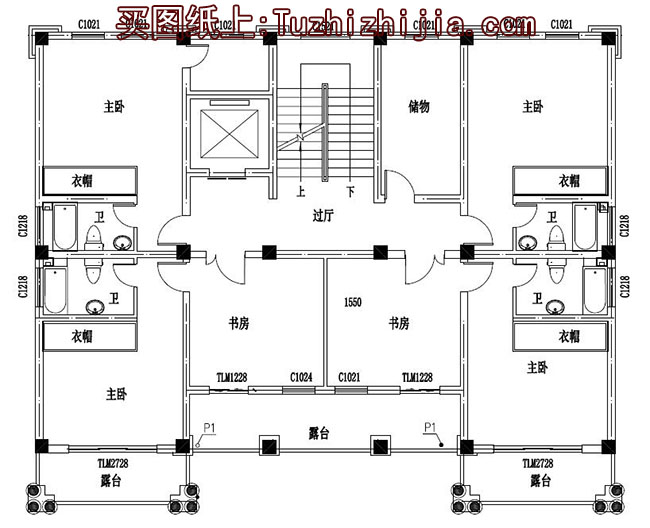

三層戶型展示：過廳、臥室x4(帶衣帽間和衛生間)、書房x2、儲物間、露臺x3；

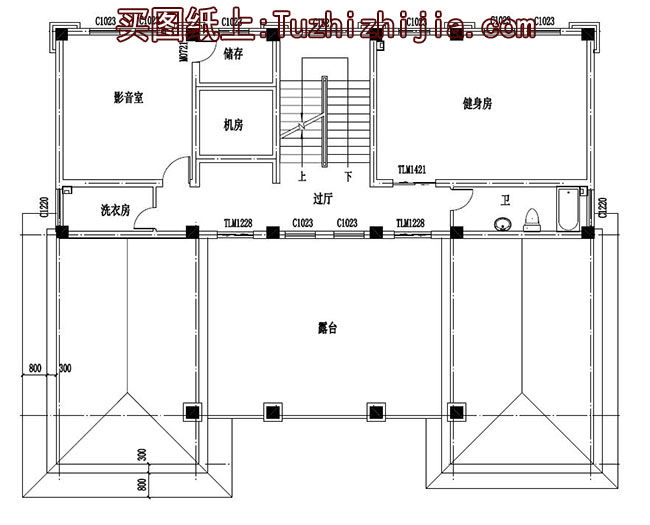

四層戶型展示：影音室、儲藏間、健身房、大露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
