圖紙介紹：農村四層樓房設計圖，占地120平方米，歐式風格，高端大氣，自己蓋好的房子，全程參與有享不完的樂趣。
占地面積：13.5m*10.2m，120平方米左右；
建筑層高：四層；
建筑高度：17.6米（含屋頂）；
設計功能：

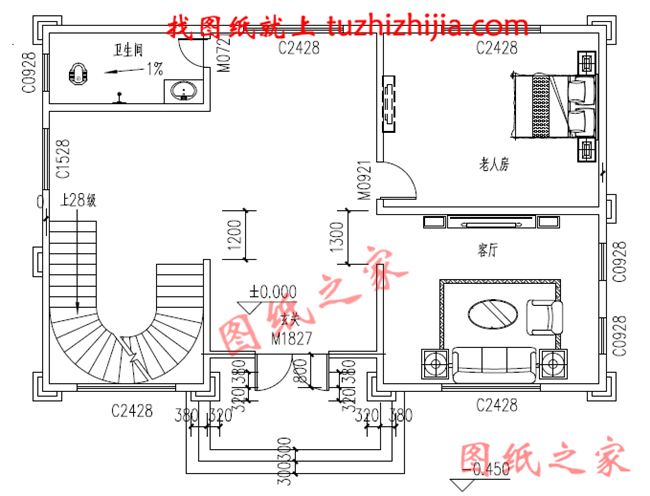

一層戶型展示：客廳、老人房、衛生間；

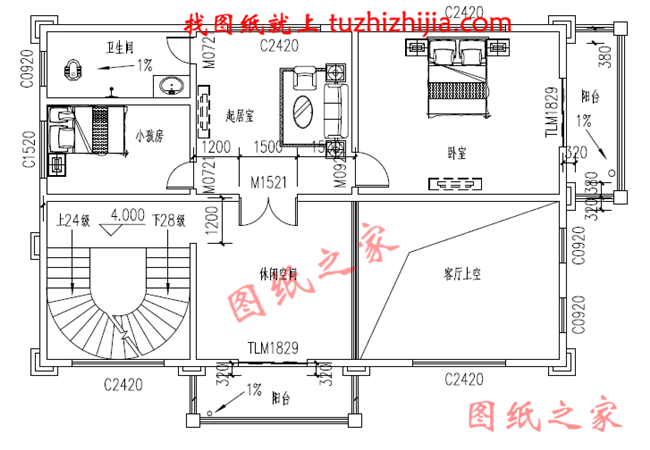

二層戶型展示：客廳上空、休閑空間、臥室（帶衣帽間和衛生間）、起居室、小孩房、衛生間、陽臺；

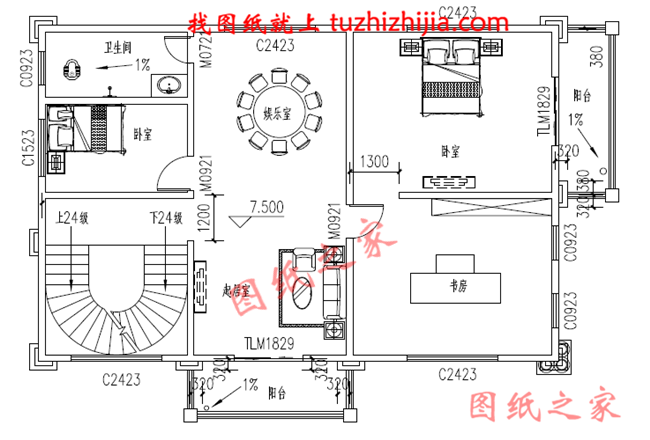

三層戶型展示：起居室、臥室（帶書房）、臥室、娛樂室、衛生間、陽臺；

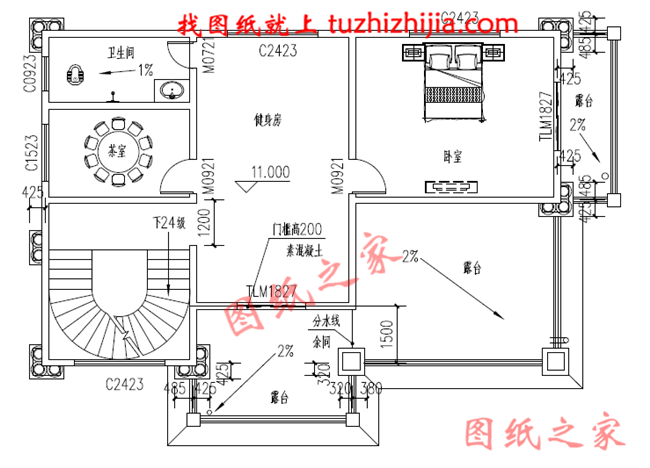

四層戶型展示：臥室、健身房、茶室、衛生間、露臺；
圖紙目錄：
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
