圖紙介紹：本方案為90平小戶型四層房屋設計圖，雖然建筑面積小，但布局簡單、合理，顯得不會太緊湊，外觀簡單、大方，總體造價較低。
占地面積：10.0m*9.0m，90平方米左右；
建筑層高：四層；
建筑高度：15.62米（含屋頂）；
設計功能：

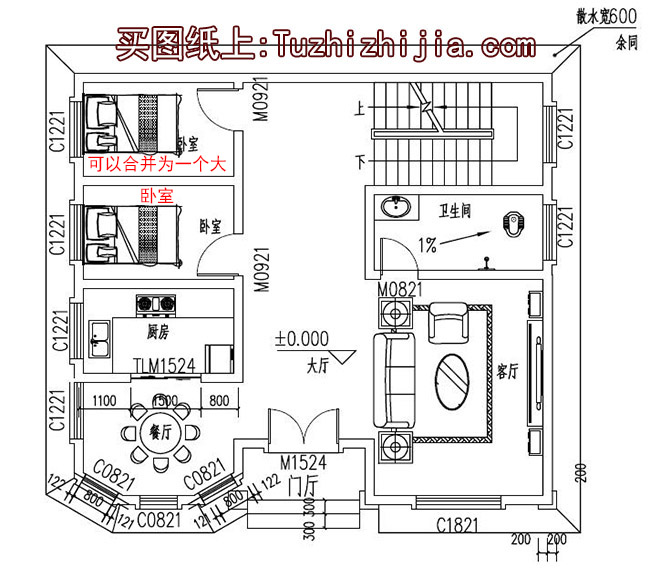

一層戶型展示：大廳、客廳、廚房、餐廳、衛生間、小臥室x2(可以合并為一個大臥室)；

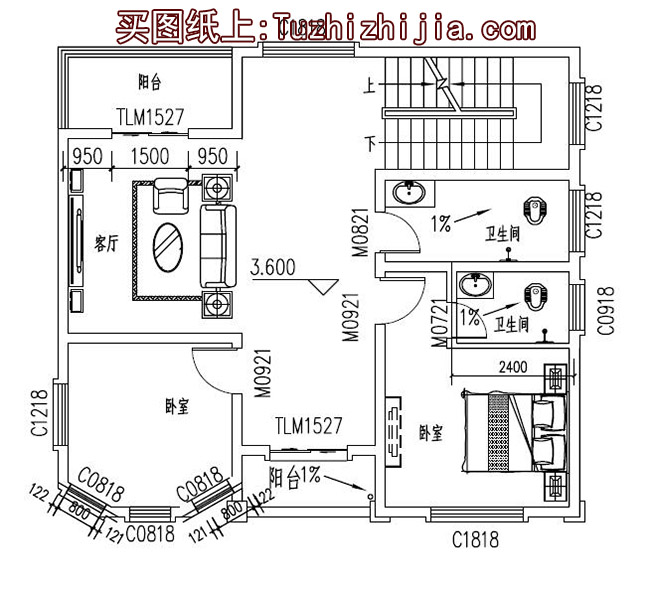

二層戶型展示：客廳、主臥（帶衛生間）、臥室、衛生間、陽臺x2；

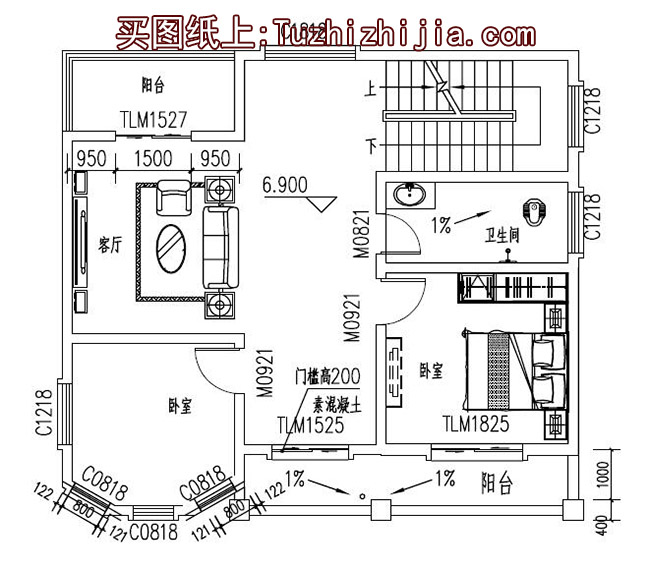

三層戶型展示：客廳、臥室x2、衛生間、陽臺x3；

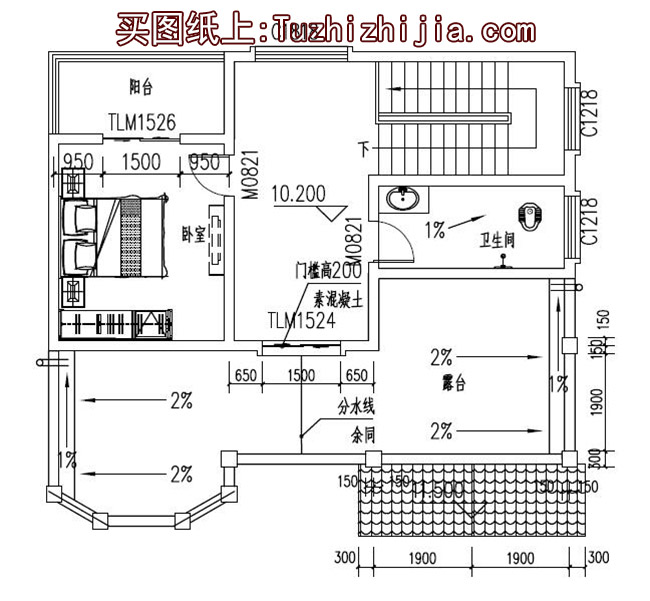

四層戶型展示：臥室、衛生間、大露臺、陽臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層強電平面圖、二層強電平面圖、三層強電平面圖、四層強電平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
