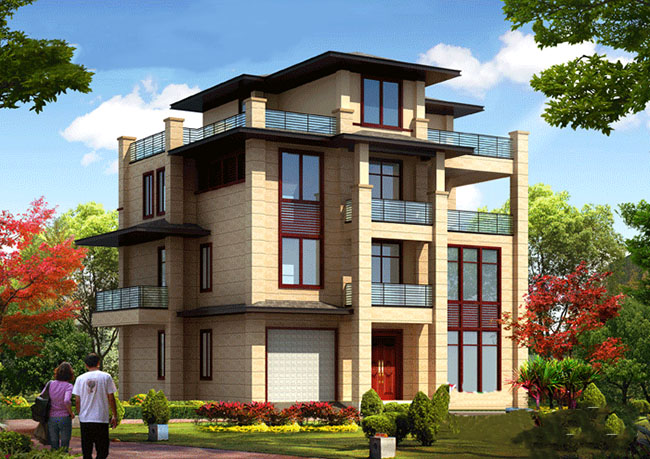

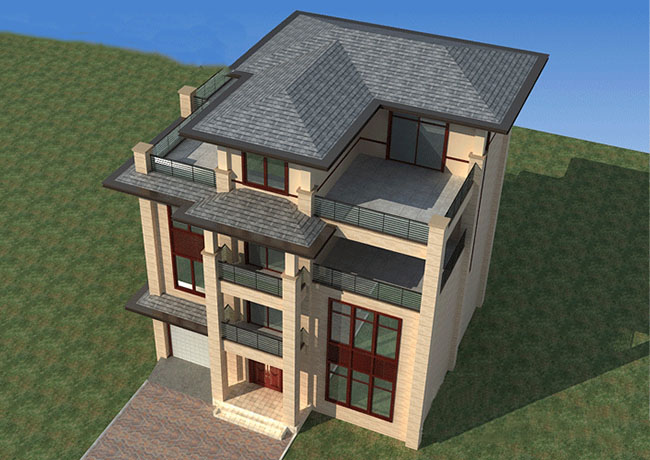

圖紙介紹：本戶型為現代新中式四層復式別墅房屋設計圖，含效果圖，外觀看起來現代、高端，復式客廳+旋轉樓梯，讓本來豁亮的客廳更高端，采光、通風良好，帶車庫（車庫可以改成臥室）。
占地面積：13.90m*12.30m，占地150平方米左右；
建筑層高：四層；
建筑高度：15.57米（含屋頂）；
設計功能：

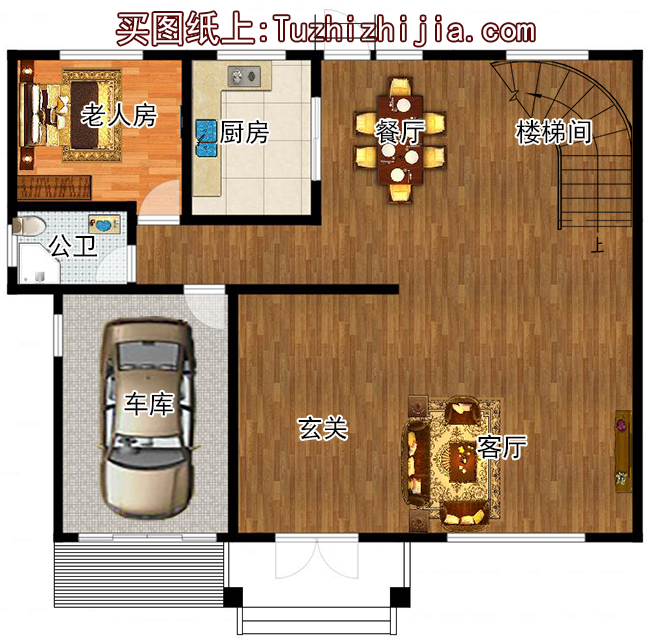

一層戶型展示：玄關、客廳、餐廳、廚房、臥室、衛生間、車庫（可以建成臥室）；

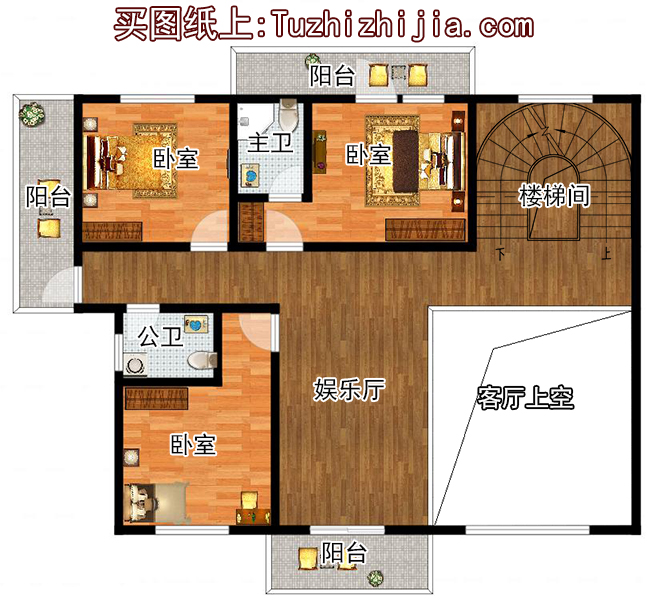

二層戶型展示：客廳上空、休閑廳、臥室x3(其中一個臥室?guī)l(wèi)生間)、陽臺x3；【建造時可以把主衛改成公衛，把公衛改成主衛，兒童房向南開門】

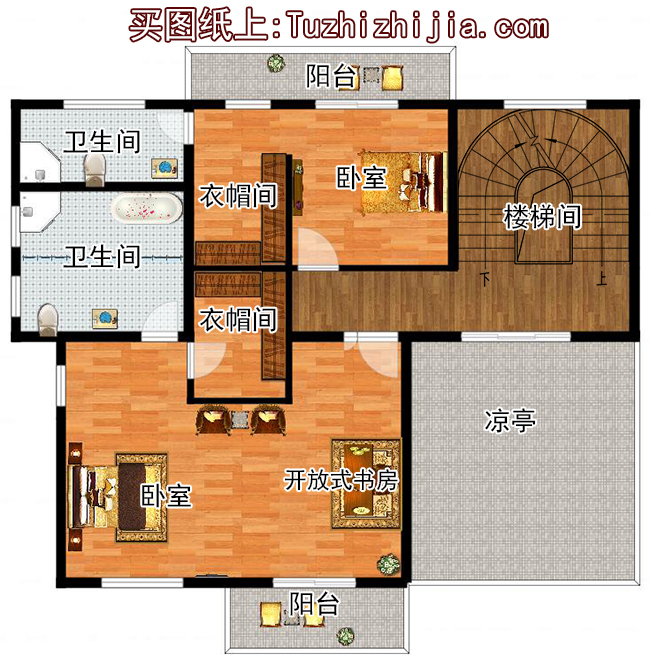

三層戶型展示：主臥（帶開放式書房、衣帽間、衛生間）、次臥（帶衣帽間、和衛生間）、娛樂露臺、陽臺x2；

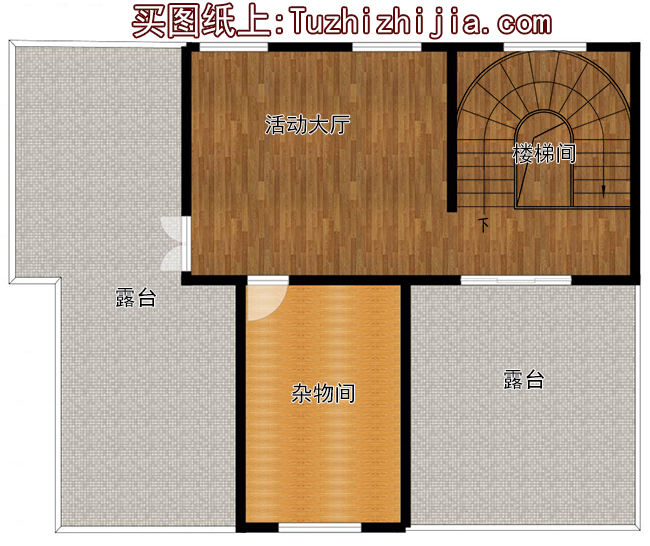

四層戶型展示：活動大廳、雜物房、露臺x2；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
