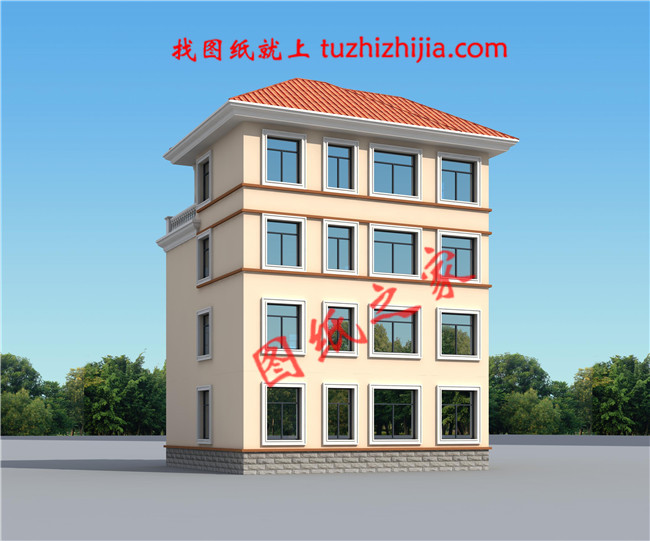

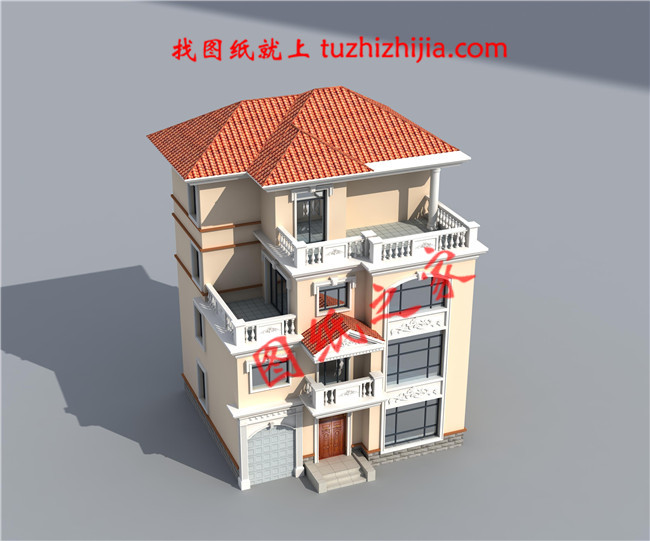

圖紙介紹：帶車庫四層別墅外觀效果圖及設計圖紙，戶型方正通透，客廳中空，美觀大氣。住房不僅僅要能夠滿足居住的需要，同時還要搭配娛樂、休閑等場所，這樣才是現代式生活該有的樣子，所以只要別墅空間足夠的前提下，都會盡可能的配置齊全，來提高生活質量。
占地面積：11.4m*10.5m，115平方米左右；
建筑層高：四層；
建筑高度：16.08米（含屋頂）；
設計功能：

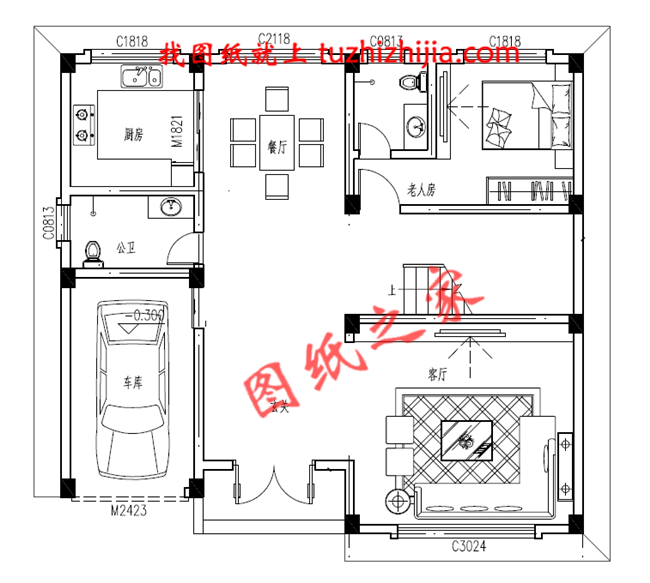

一層戶型展示：客廳、餐廳、廚房、老人房（帶衛生間）、衛生間；
二層戶型展示：客廳上空、起居室、臥室（衛生間）、臥室x2、書房、衛生間、陽臺；
三層戶型展示：棋牌室、娛樂室、臥室（帶衛生間）、臥室、書房、露臺；
四層戶型展示：臥室(帶衛生間)、次臥×2、衛生間、露臺；

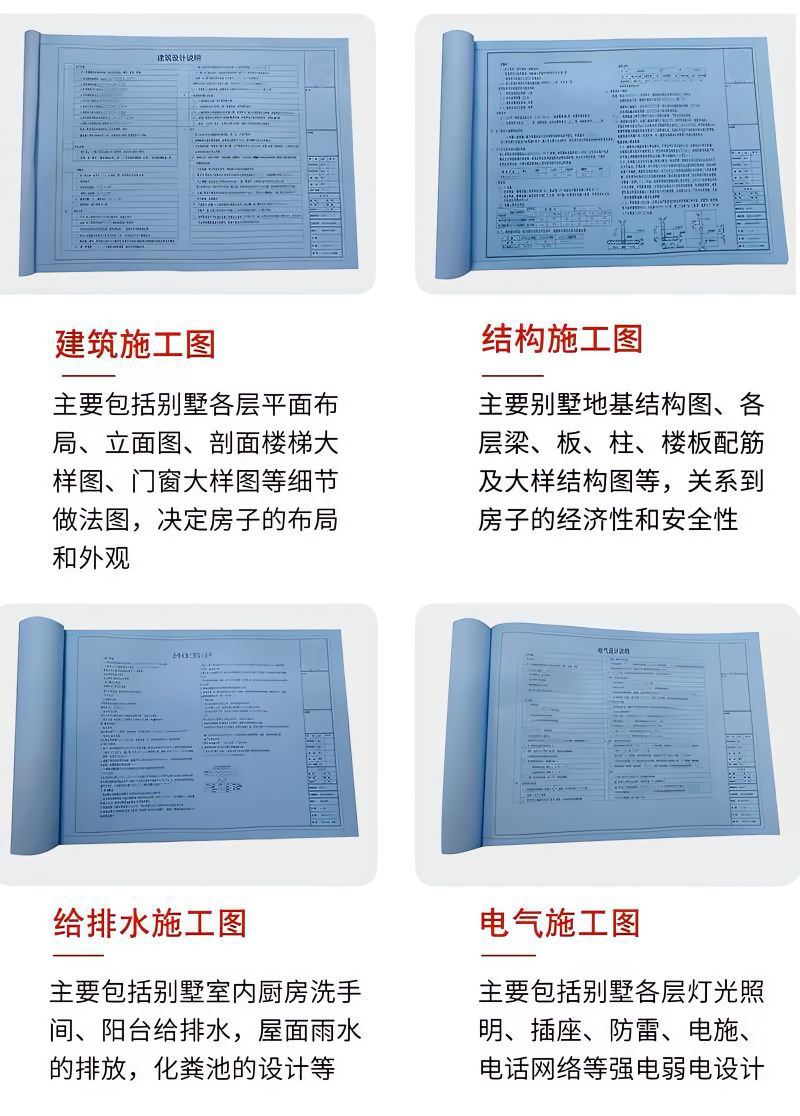

圖紙目錄：
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
