圖紙介紹：農村60萬別墅款式設計圖及外觀效果圖，客廳中空，一層設有休閑茶室，三四層配有多個陽臺露臺，舒適的同時又非常的洋氣。這棟以歐式古典風格為主的別墅處處流露著尊貴的典雅氣息，漂亮的像宮殿一樣。
占地面積：12.0m*12.6m，150平方米左右；
建筑層高：四層；
建筑高度：15.5米（含屋頂）；
設計功能：
一層戶型展示：客廳、餐廳、廚房、休閑區、臥室、衛生間；

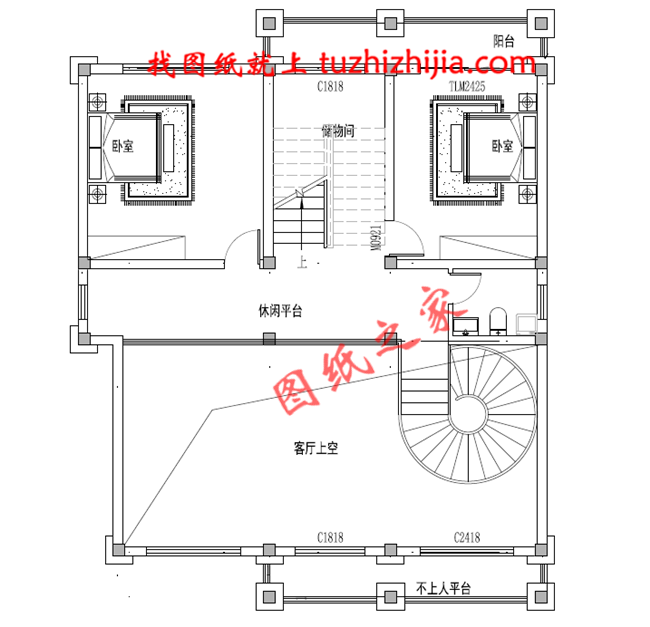

二層戶型展示：客廳上空、臥室×2、衛生間、；

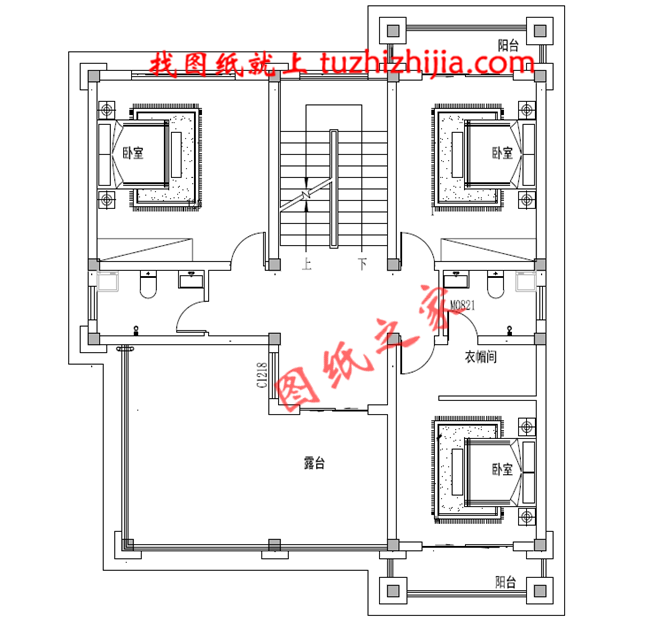

三層戶型展示：主臥（帶衣帽間和衛生間）、次臥x2、衛生間、露臺；

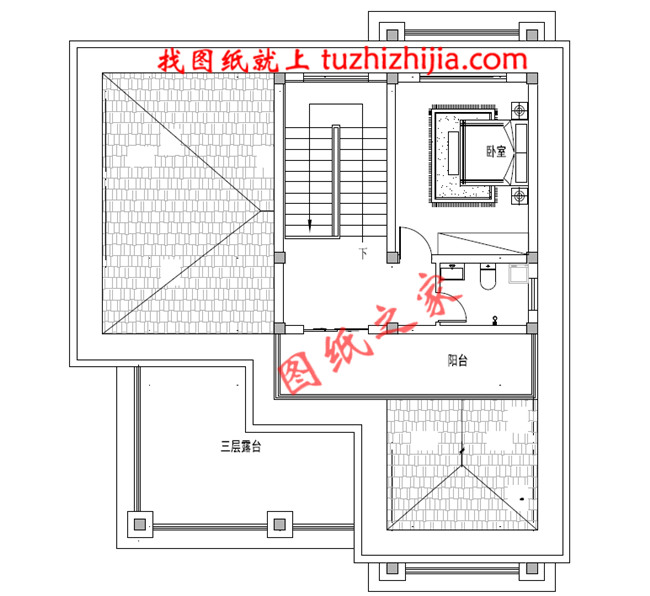

四層戶型展示：臥室、衛生間、陽臺、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
