建筑層數:四層;
占地尺寸:面寬14.9米x進深13.1米
占地面積:190.4平方
造價預算:40~44萬
建筑總面積/總層高:589平米(不含入戶平臺、陽臺、露臺)/總高16.1米,屋檐口高13.94米
圖紙目錄:
建筑圖:建筑設計總說明、一層建筑平面圖、二層建筑平面圖、三層建筑平面圖、四層建筑平面圖、屋頂建筑平面圖、一層建筑結構尺寸圖、二層建筑結構尺寸圖、三層建筑結構尺寸圖、四層建筑結構尺寸圖、屋頂建筑結構尺寸圖、1-1剖面圖、南立面圖、北立面圖、東側立面圖、西側立面圖、斗拱側面、斗拱正面、線條解析、門樓詳圖;
結構圖:結構設計總說明、獨立基礎樁位參考圖、基礎結構配筋詳圖、柱子配筋詳圖、結構一層柱平面圖、3.900結構層柱平面圖、7.300結構層柱平面圖、10.500結構層柱平面圖、結構一層地面梁配筋圖、3.900結構層梁配筋圖、7.300結構層梁配筋圖、10.500結構層梁配筋圖、13.700結構層梁配筋圖、坡頂結構示意圖、3.900結構層板配筋圖、7.300結構層板配筋圖、10.500結構層板配筋圖、13.700結構層板配筋圖、坡頂結構示意圖、樓梯配筋詳圖;
給排水圖:給排水設計總說明、一層給水平面圖、二層給水平面圖、三層給水平面圖、四層給水平面圖、一層排水平面圖、二層排水平面圖、三層排水平面圖、四層排水平面圖、屋頂排水平面圖;
電路圖:電氣設計總說明、一層強電布置圖、二層強電布置圖、三層強電布置圖、四層強電布置圖、一層弱電布置圖、二層弱電布置圖、三層弱電布置圖、四層弱電布置圖、一層燈控布置圖、二層燈控布置圖、三層燈控布置圖、四層燈控布置圖;
設計功能:

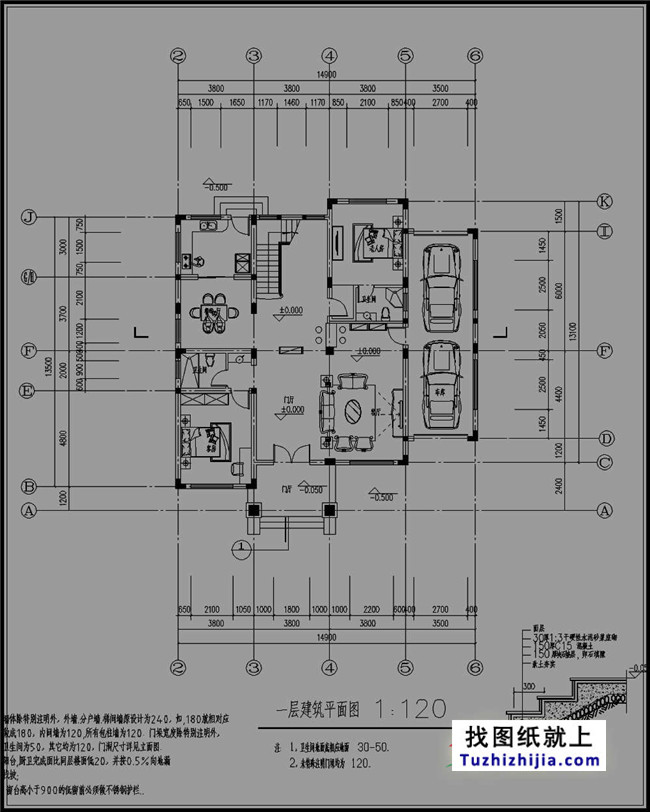

一層:客房、衛生間、客廳、餐廳、廚房、老人房、衛生間、車庫;

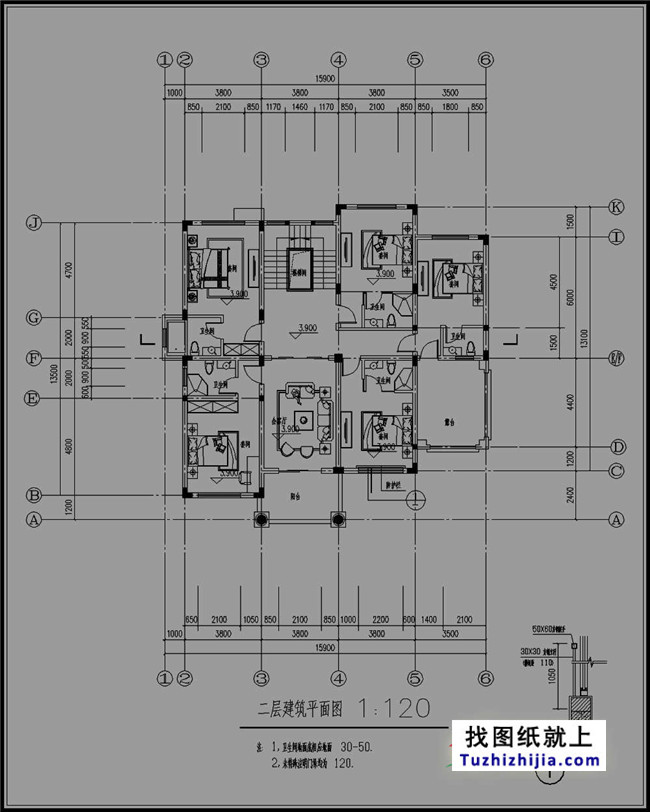

二層:4個套間、4個衛生間、客廳、陽臺、套間、衛生間、露臺;

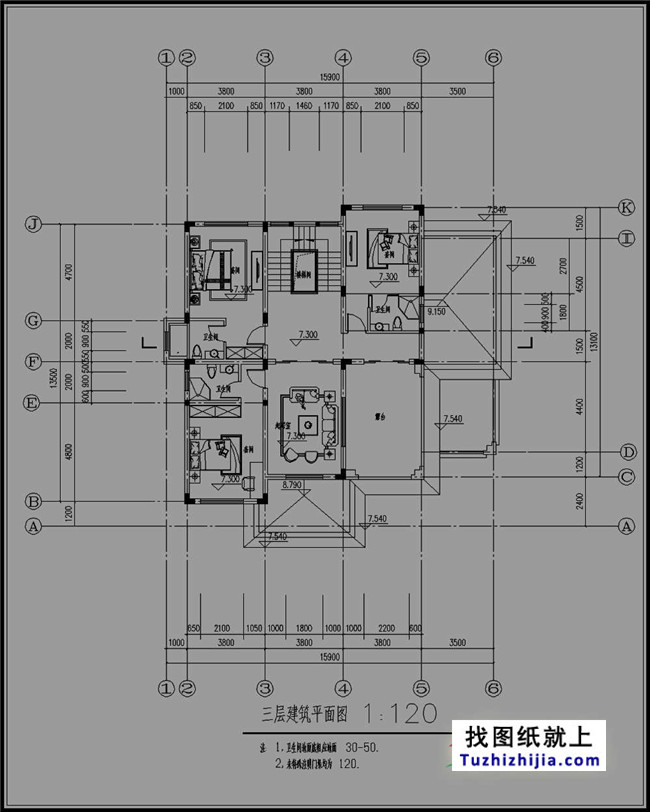

三層:套間、衛生間、起居室、露臺、衛生間、套間、套間、衛生間;

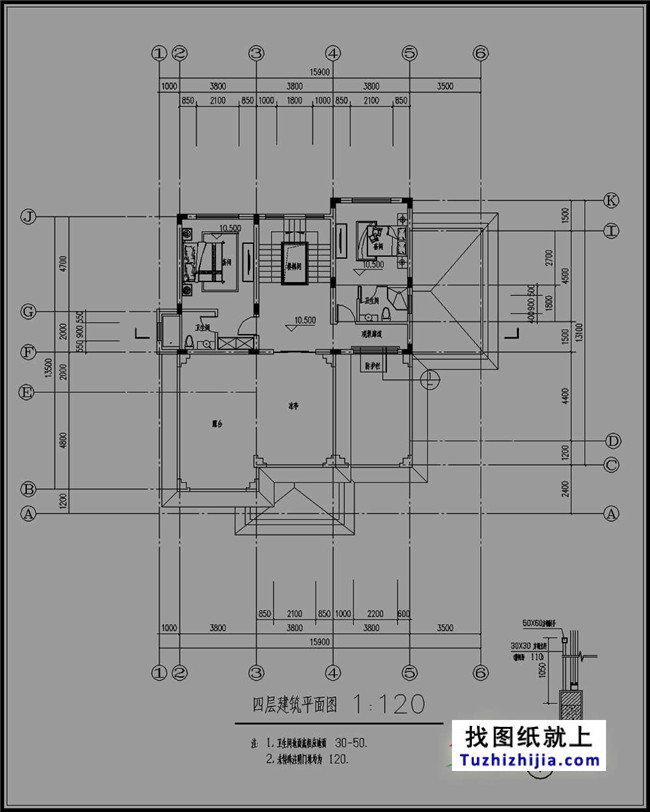

四層:套間、衛生間、套間、衛生間、露臺、涼亭;
